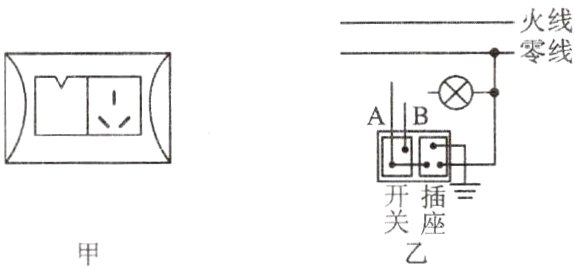

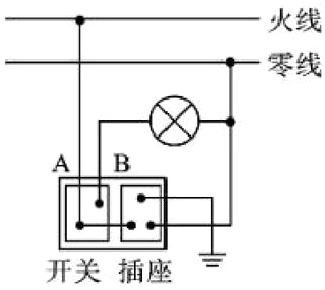

9. 一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）的实物如图甲所示，背面接线如图乙所示，“A”“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关能控制电灯，又不影响插座供其他用电器使用。
　　　　　　　　　　　　　　　　　　　

答案：
如图

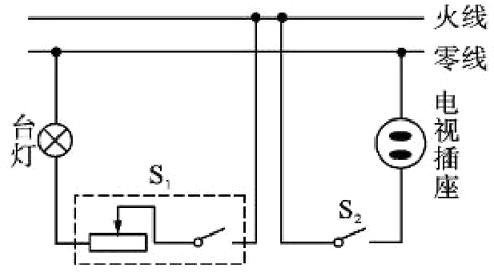

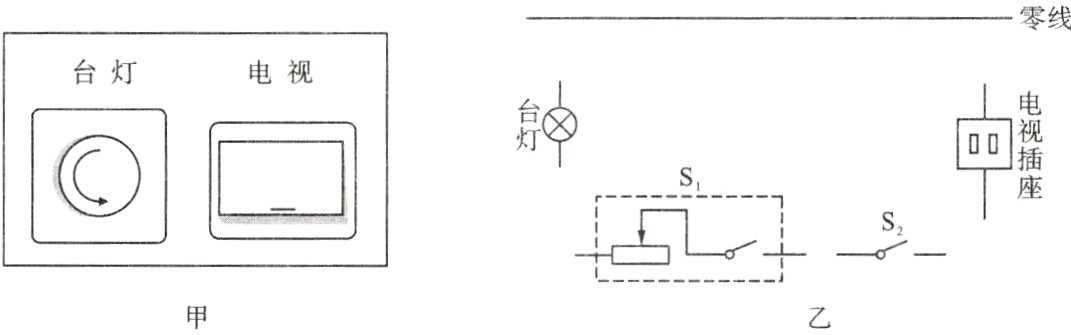

10. 某宾馆床头柜上的开关如图甲所示，图乙是其控制的电路，其中S₁为旋钮开关，单独控制台灯的通断和亮度；S₂为单独控制电视插座的开关。请在图乙中将电路图连接完整，要求符合安全用电原则。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　火线
　　　　

答案：
如图

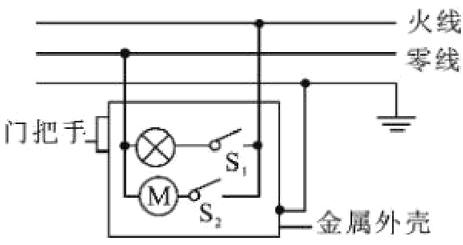

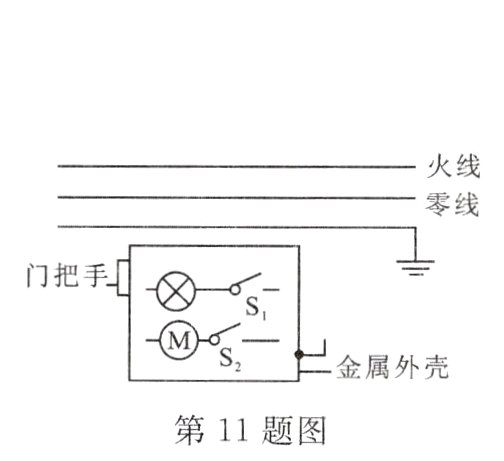

11. 冰箱工作时的部分电路如图所示。冰箱内照明灯由开关S₁控制，压缩机M由开关S₂控制。根据题意，将下图连接完整，要求符合安全用电原则。
　　　　

答案：
如图

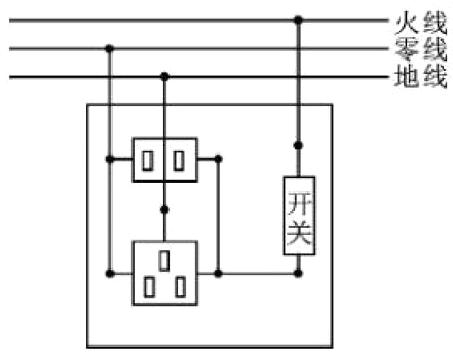

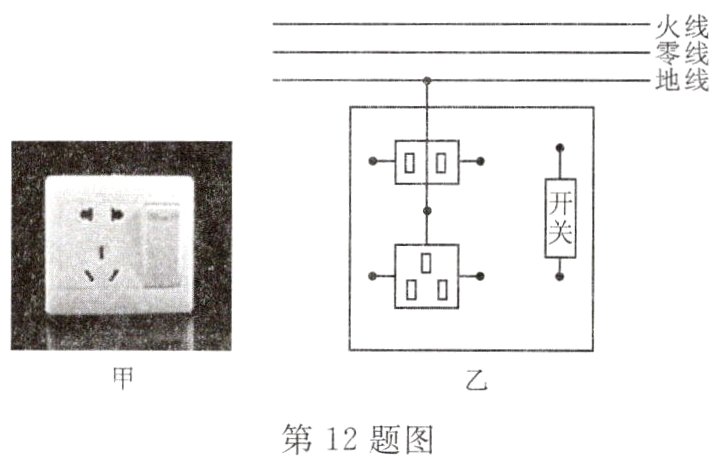

12. 图甲为带开关的插座，开关断开后，插孔均不能提供工作电压，图乙为示意图，请完成接线。

答案：
如图
