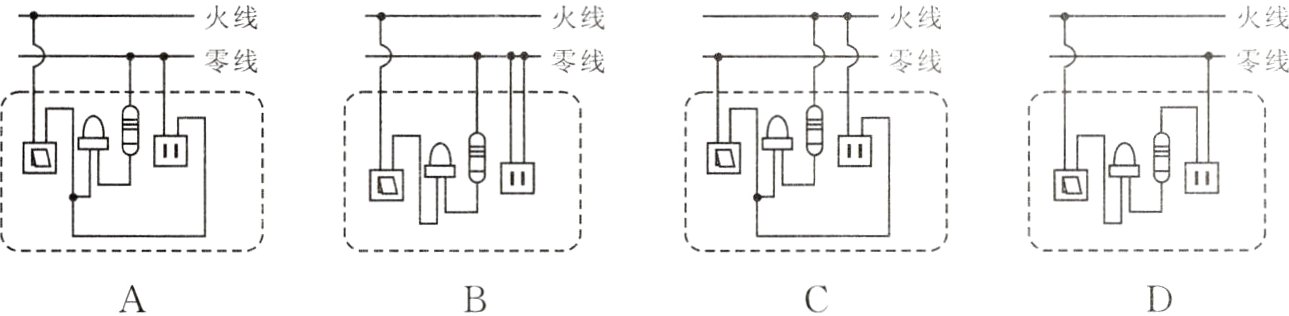

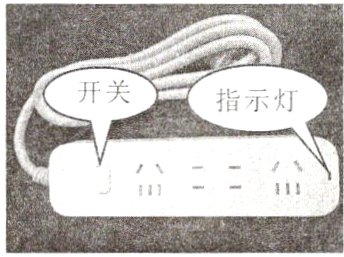

9. 某同学家常用的一个插线板如图所示。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是( )。

答案： A

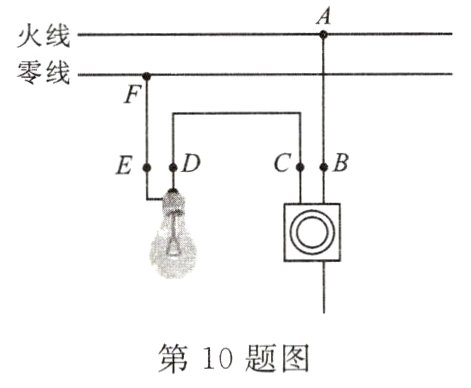

10. 在家庭电路中，有一盏白炽灯的连接如图所示，闭合开关，电灯不亮，下列关于电路故障的判断错误的是( )。

A. 若用试电笔接触D点时氖管发光，接触E点时氖管不发光，灯泡可能断路
B. 若用试电笔接触B点时氖管发光，接触C点时氖管不发光，开关可能短路
C. 若用试电笔接触A至F各点时氖管都发光，零线断路
D. 若用试电笔接触A至F各点时氖管均不发光，火线断路

答案： B

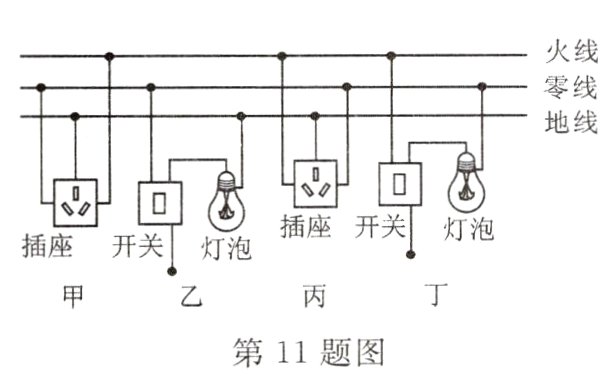

11. 如图，各元件在家庭电路中的连接符合安全用电原则的是( )。

A. 甲、乙
B. 甲、丁
C. 乙、丙
D. 丙、丁

答案： B

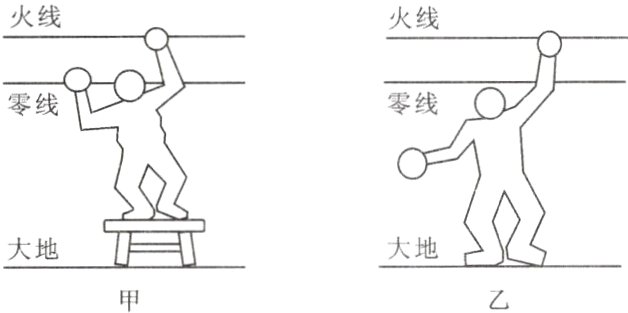

12. 电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法正确的是( )。

A. 图甲中，人站在绝缘的板凳上，双手同时触摸火线和零线，人不会触电
B. 图乙中，人站在大地上，只有一只手触摸到了火线，人不会触电
C. 发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D. 发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用

答案： D
