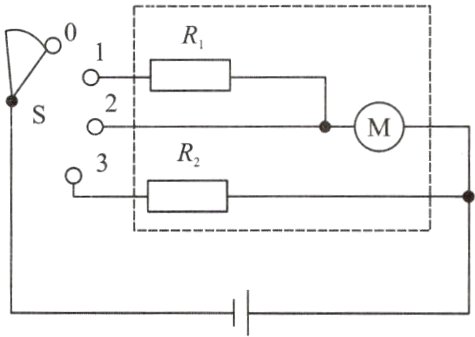

15. 下图是某同学设计的一款吹风机简化电路图，它可以实现常温高速、暖风低速和热风高速三种吹风功能，电动机上标有“6 V 3 W”字样，电源电压保持6 V不变，发热电阻$R_{1}$、$R_{2}$的阻值分别为8 Ω、5 Ω。该同学由此得出的结论中正确的是( )。
①开关S与0、1触点接触时，吹风机为常温高速吹风功能
②吹风机处于暖风低速吹风功能时，电路的总电阻为20 Ω
③开关S与2、3触点接触时，电路中的总电流为1.7 A
④吹风机处于热风高速吹风功能时，发热电阻1 min产生的热量为612 J

A. ①②④
B. ②③
C. ③④
D. ③

答案： D

16. 某国产品牌手机配置“3.7 V 4 000 mA·h”大容量电池，采用“超级快充”技术，极大方便了人们的使用。
(1)电池充满电后，储存的电能为多少?
(2)如图所示的两个充电器，一个标注“输出5 V 2 A”，另一个标注“输出10 V 4 A”，其中哪一个是快速充电器? 使用快速充电器可以多长时间将电池充满电? 请通过计算说明。
(3)爱观察的思洁同学发现，“超级快充”的充电线比普通的充电线粗。请从线路安全的角度分析原因。

答案：
(1)53 280 J
(2)标注“输出 10 V 4 A”的是快速充电器；1 332 s。
(3)快充电流更大，充电线较粗可以减小电阻，在充电过程中产生的热量较少。
