《2025年课堂作业武汉出版社九年级物理下册人教版》

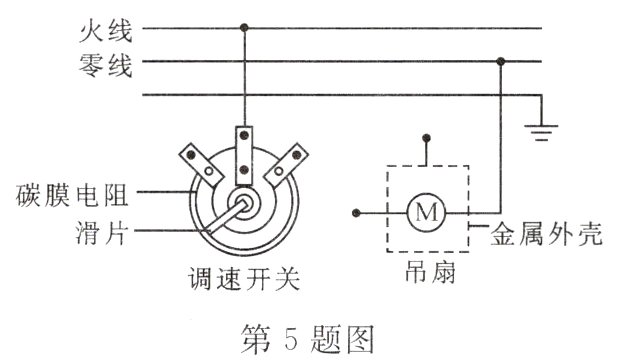

5. 如上页图，请把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
　　

答案：
如图

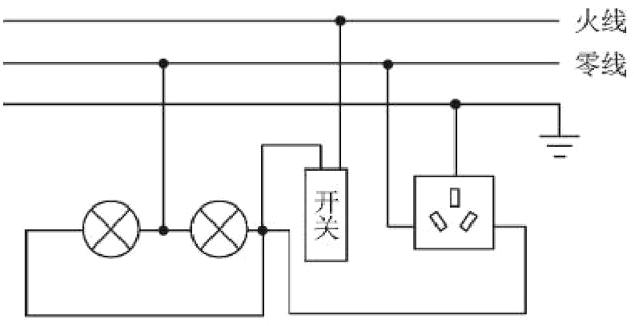

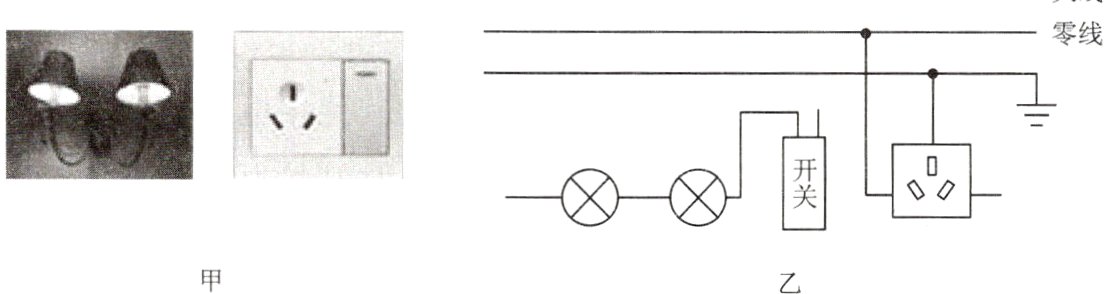

6. 图甲为小明家卧室内的“一开一插”式开关和两盏“220V　10W”的壁灯，其部分电路如图乙所示。开关能同时控制两盏壁灯和三孔插座，闭合开关时两盏壁灯都能正常发光，请将其电路连接完整。
　　　 火线

答案：
如图

7. 图甲是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
　　　　
（1）在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通。
（2）若指示灯规格为“2V　20mA”，则指示灯的保护电阻应为__________Ω时，指示灯才能正常工作。

答案：

(1)如图

(2)1.09×10⁴

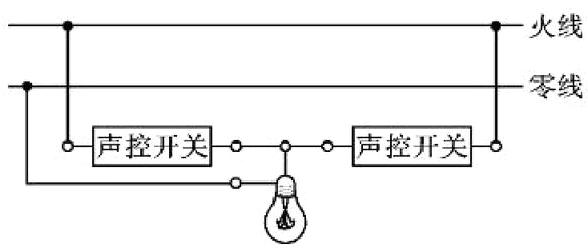

8. 声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光，请用笔画线代替导线，按题意要求将图中的电路连接完整。
火线
　　　　　　　　　　　　　　　　　　　　　　零线
　　　　　　　　　　　

答案：
如图
