《2025年课堂作业武汉出版社九年级物理下册人教版》

5. 小林同学家电能表上标有“220 V 10(40) A”的字样，空气开关允许通过的最大电流为30 A，已知他家原有用电器的总功率是5 kW。炎炎的夏季即将来临，他家新购置了一台1 kW的空调和一盏20 W的节能灯，将该空调接入电路，空调能正常工作；再将该节能灯接入电路，电路中的空气开关出现了“跳闸”现象，所有用电器停止工作。下列说法正确的是(　　　)。
A. 空调接入电路时与其他用电器串联
B. 他家允许接入用电器总功率不高于2 200 W
C. 空气开关出现“跳闸”的原因是电路出现了短路
D. 空气开关出现“跳闸”的原因是电路总功率过大

答案： C

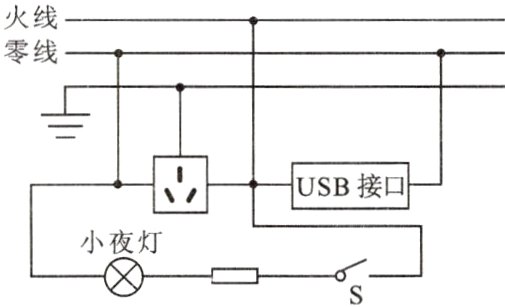

6. 小明家新购买了插座转换器，其内部简化电路如图所示，下列说法正确的是(　　　)。

A. 当开关S断开时，小夜灯仍发光
B. USB接口和插座串联
C. 小夜灯不发光时，USB接口和插座仍能正常使用
D. 开关闭合时，小夜灯被短路

答案： C

7. 小明在家里开着空调看电视，当妈妈把电饭煲插入插座时，家里的开关“跳闸”了，则“跳闸”的原因可能是电饭煲插头内部________，也可能是电路中用电器的______________________。

答案： 短路　总功率过大

8. 小芳同学放学回家，当闭合床头灯开关时，自动空气开关就“跳闸”了，其他用电器都不能正常工作了。小芳多次尝试发现，只有断开床头灯开关时，闭合自动空气开关，其他用电器才能工作。该电路故障可能为________________。

答案： 床头灯被短路

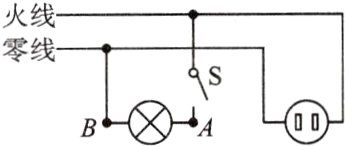

9. 如图，在家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点，氖管发光；检测B点，氖管不发光。发生这一现象的原因可能是(　　　)。

A. 灯泡短路
B. 灯丝断了
C. 开关接触不良
D. 插座短路

答案： B
