《2025年课堂作业武汉出版社九年级物理下册人教版》

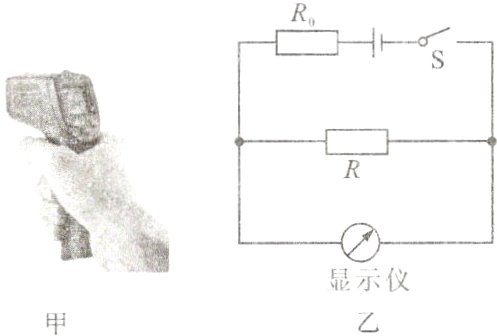

6. 常用的某款手持式电子测温仪如图甲所示，它工作的原理如图乙所示，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R₀为保护电阻，显示仪由电流表或电压表改装而成。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是(　　　)。

A. 图乙中的显示仪是由电流表改装成的
B. 热敏电阻R的阻值随着温度的升高而减小
C. 将R₀更换为阻值更小的电阻，测相同温度，显示仪示数变大
D. 被测者体温越高，整个电路消耗的电能越大

答案： 6.C

7. 如图所示的电路中，当开关S闭合时，甲、乙两表都是电压表时，示数之比Uₐ∶Uₑ = 3∶2；当开关S断开时，甲、乙两表都是电流表时，则两表的示数之比Iₐ∶Iₑ为(　　　)。

A. 2∶1
B. 3∶1
C. 2∶3
D. 1∶3

答案： 7.D

8. 甲灯和乙灯铭牌如图所示，下列说法正确的是(　　　)。

A. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B. 串联后接在220V的电路中，因为通过它们的电流相等，所以两灯一样亮
C. 串联后接在220V的电路中，因为甲灯实际功率较大，所以甲灯较亮
D. 串联后接在220V的电路中，因为乙灯额定功率较大，所以乙灯较亮

答案： 8.C

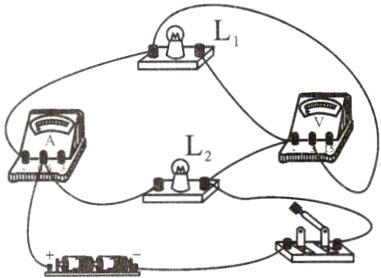

9. 某同学利用如图所示的电路进行实验，闭合开关后，L₁、L₂正常发光，两个电表都有示数。但过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是(　　　)。

A. 电压表断路
B. 电流表断路
C. 灯泡L₁断路
D. 灯泡L₂断路

答案： 9.B
