《2025年课堂作业武汉出版社九年级物理下册人教版》

9. 家庭电路中，控制电灯的开关跟灯应_______联，而各用电器及插座之间应_______联。

答案： 串　并

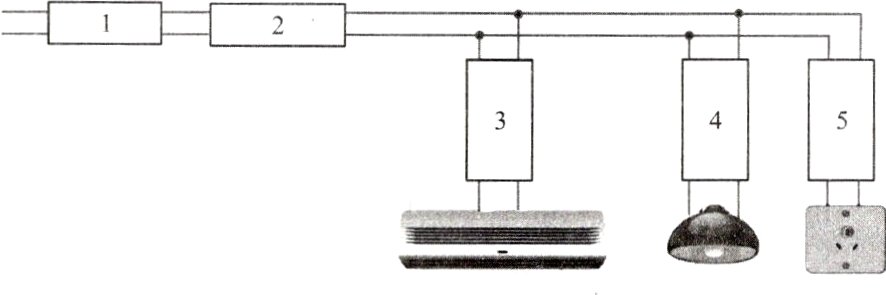

10. 下图是一种住宅户内的配电系统，关于该系统，下列说法正确的是（ ）。

A. 1处安装电能表，2、3、4处安装空气开关，5处安装漏电保护器
B. 1处安装电能表，2处安装漏电保护器，3、4、5处安装空气开关
C. 1处安装漏电保护器，2处安装电能表，3、4、5处安装空气开关
D. 1处安装电能表，2、4、5处安装空气开关，3处安装漏电保护器

答案： A

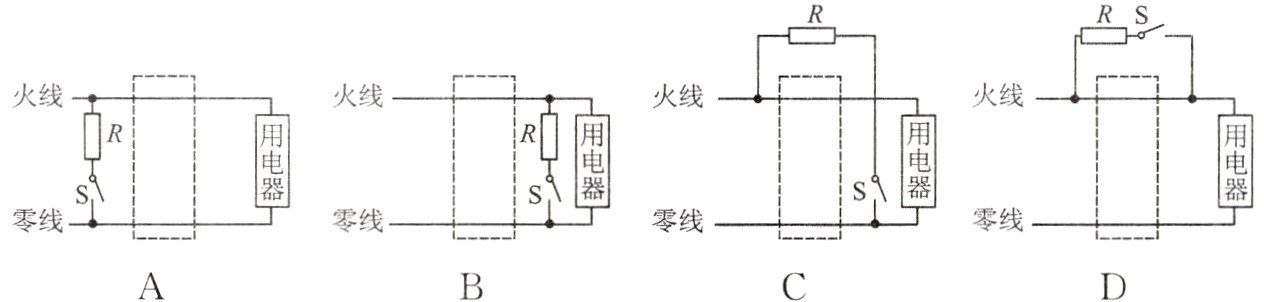

11. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备。家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一个开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（ ）。

答案： C

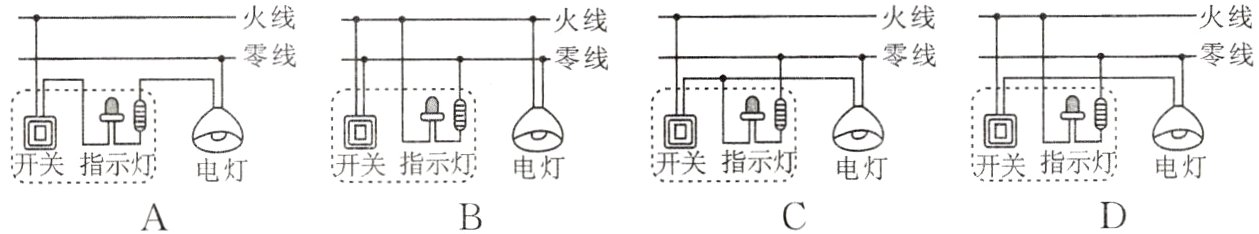

12. 用带指示灯的开关控制阳台的电灯。闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（ ）。

答案： C
