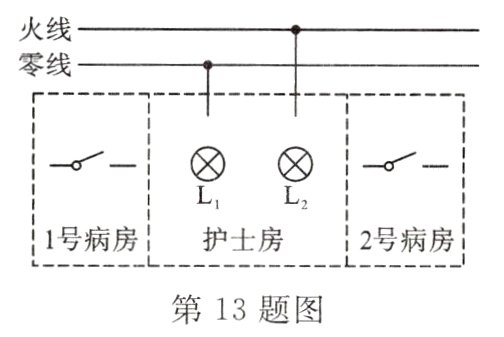

13. 请在下面医院病房示意图中的虚线框内设计一个电路：连接导线，使护士看见灯L₁亮知道1号病房有人呼叫，看见灯L₂亮知道2号病房有人呼叫（虚线框内导线不允许交叉）。
　　　

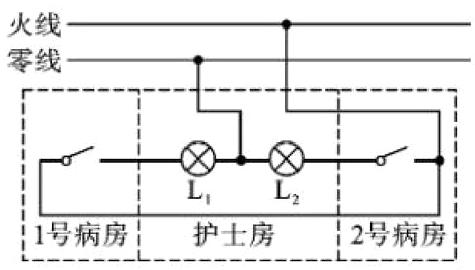

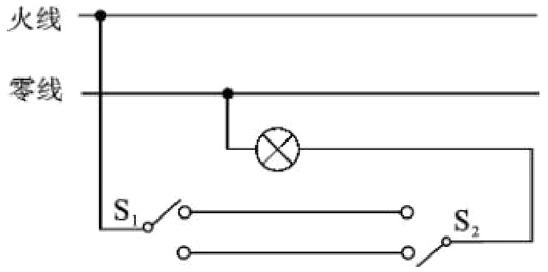

答案：
如图

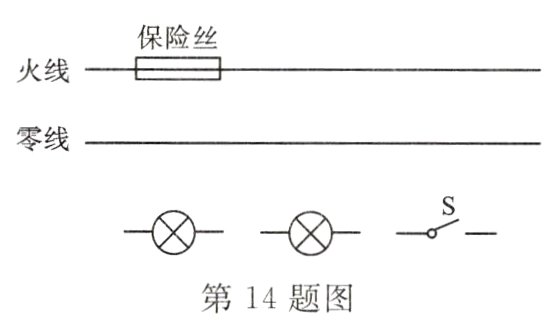

14. 如图，教室里有两盏照明灯，请连接好电路。
　　

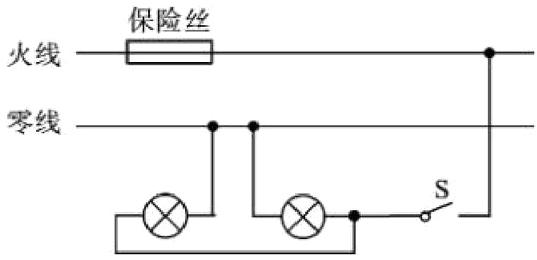

答案：
如图

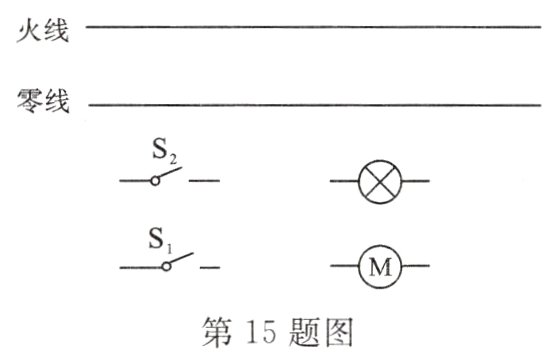

15. 下图为教室中投影仪的不完整电路。投影仪灯泡的功率很大，需要风扇给其散热。使用时，先闭合开关S₁，风扇转动，再闭合开关S₂，灯泡发光；若只闭合开关S₂，灯泡不亮。请把电路连接完整。
　　

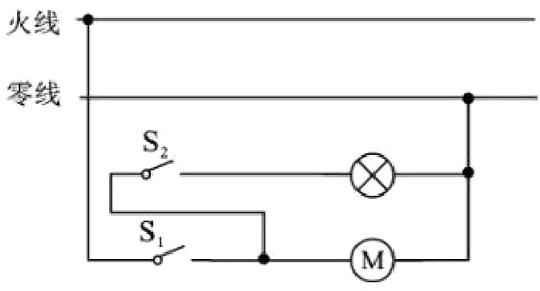

答案：
如图

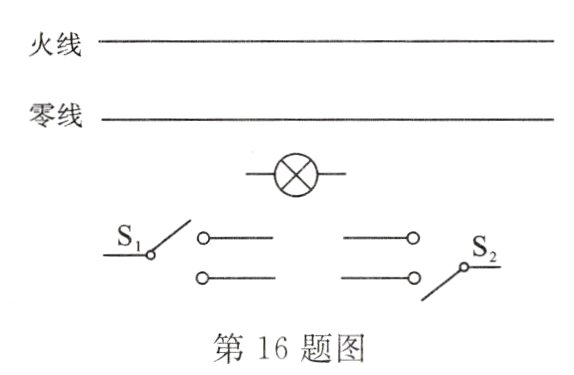

16. 教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关便于控制。为从这一头开（或关）灯而到另一头能够关（或开）灯，请在所示的图中按设计要求把灯和开关接入电路。
　　

答案：
如图

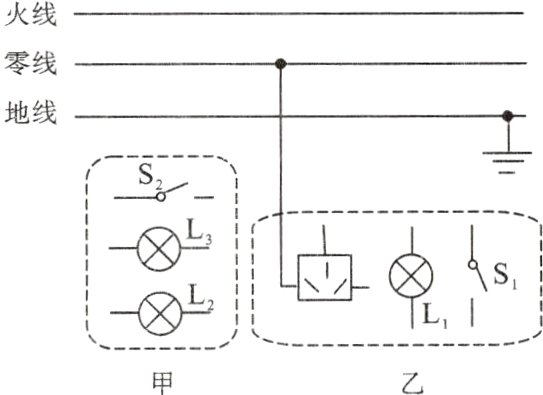

17. 如图，甲是家庭电路中的照明系统，乙是给用电器供电的插线板系统，其一部分已与电源线相连。对甲的要求：开关S₂同时控制灯L₂、L₃的亮灭。对乙的要求是：开关S₁断开时，指示灯L₁不亮，插孔不能提供工作电压；S₁闭合时，插孔能提供工作电压；如果指示灯L₁损坏，S₁闭合时，插孔也能提供工作电压。请在图中画出各元件能够正常工作的连接方式，并把插线板与电源线相连。
　　　　　　　　　　　　　　　　　　　　

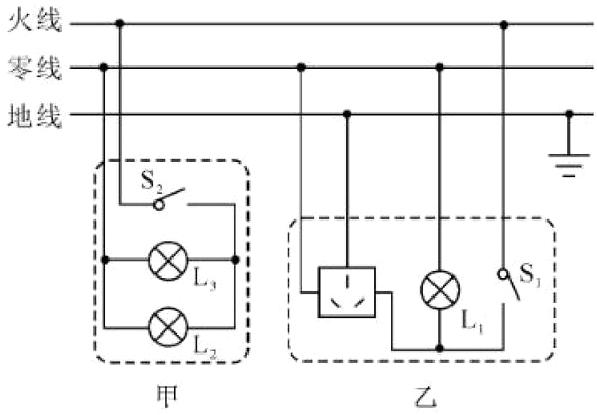

答案：
如图
