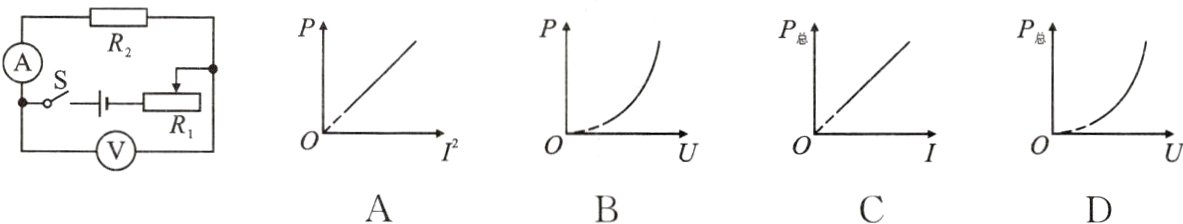

9. 如图所示的电路中，电源电压保持不变，电压表和电流表的示数分别用U、I表示，定值电阻R₂和整个电路消耗的电功率分别用P、P总表示。下列图象中，反映物理量之间的关系错误的是（ ）。

答案： D

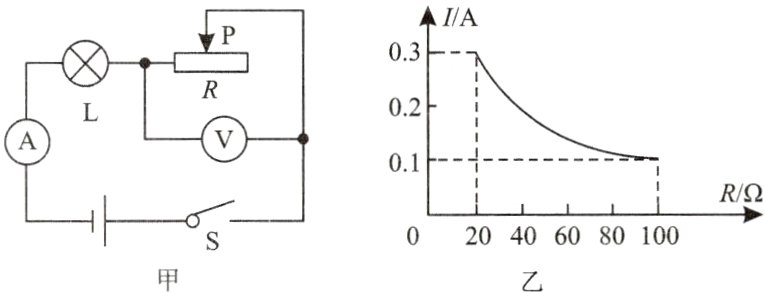

10. 如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“100 Ω 1 A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说法正确的是（ ）。

A. 电源电压为6 V
B. 小灯泡的电阻为10 Ω
C. 小灯泡的额定功率为1.8 W
D. 整个电路电功率最小时，20 s内滑动变阻器消耗的电能为12 J

答案： C

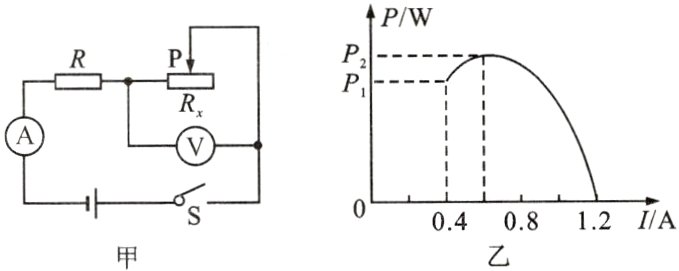

11. 在如图甲所示的电路中，滑动变阻器的规格为“20 Ω 2 A”。闭合开关，并将滑片P从一端滑到另一端的过程中，滑动变阻器的电功率与电流表示数的关系如图乙所示，则定值电阻R的阻值为__________Ω，滑动变阻器的最大功率为__________W。

答案： 10 3.6
