《2025年课堂作业武汉出版社九年级物理下册人教版》

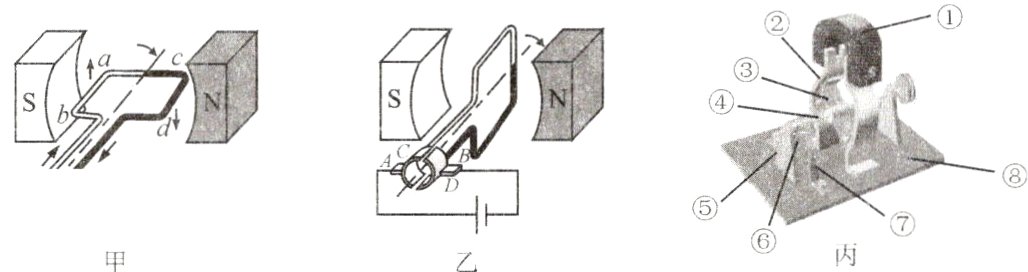

9. 研究电动机的工作过程如下。
(1) 电动机的工作原理是磁场对________有力的作用。图甲中，线圈左、右两边框ab、cd的受力方向相反，其原因是__________________。线圈从图示位置再转动________度后，线圈将恰好达到平衡位置，并最终停在该位置。
(2) 图乙中的线圈可以持续转动，是因为它加装了________，该装置能在线圈________(选填“刚转到”“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。
(3) 图丙中的电动机模型中，调换器件__________(填图丙中的数字序号)的放置可方便改变电动机的转动方向。通电后，电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它的________(填物质的物理属性)。

答案：
(1)电流(或通电线圈) 电流方向不同 90
(2)换向器 刚转过
(3)① 弹性

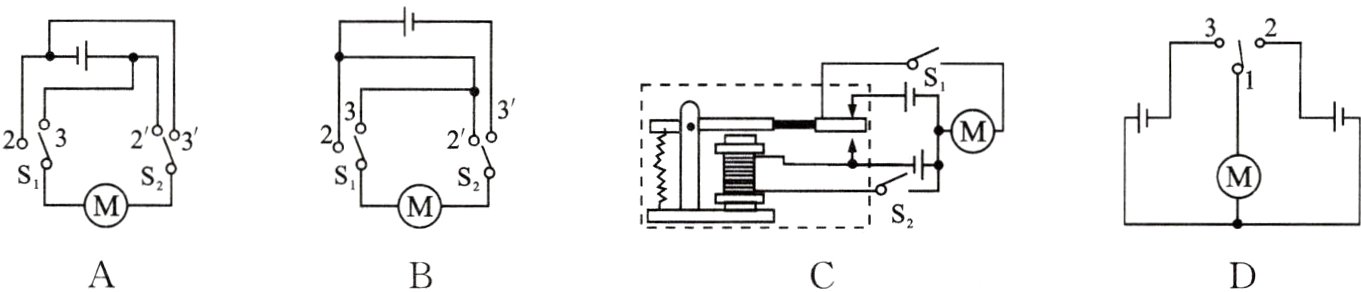

10. 设计一个电路，使直流电动机在人的操作下既能正转，也能反转。电动机的符号是M，下图是班里同学们设计的电路，其中不能实现设计要求的是（ ）。

答案： B
