《2025年课堂作业武汉出版社九年级物理下册人教版》

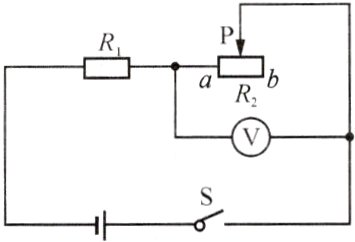

3. 在如图所示的电路中，电源电压保持不变。闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为6 V；当滑片P置于滑动变阻器的b端时，$R_{2}$两端的电压变化了2 V，此后15 s内定值电阻$R_{1}$产生的热量为60 J。下列结论错误的是( )。

A. 电源电压为8 V
B. $R_{1}$先、后两次消耗的电功率之比为9∶4
C. $R_{1}$的阻值为4 Ω
D. 滑动变阻器$R_{2}$的最大阻值为8 Ω

答案： 3.A

4. (双选)如图，电源电压为6 V保持不变，电阻$R_{1}$的阻值为5 Ω，滑动变阻器上标有“10 Ω 1 A”的字样。在元件安全的情况下，移动滑动变阻器滑片P的过程中，有( )。

A. $R_{1}$的功率范围是0.8～5 W
B. $R_{1}$的功率范围是0.8～7.2 W
C. $R_{2}$的最大功率是1.8 W
D. $R_{2}$的最大功率是1.6 W

答案： 4.AC

5. 如图，电源电压为4.5 V且保持不变，两电压表的量程均为0～3 V，电流表的量程为0～0.6 A，小灯泡L标有“3 V 1.5 W”的字样(不考虑温度对灯丝电阻的影响)，滑动变阻器标有“14 Ω 1 A”的字样，闭合开关S，移动滑片P，在保证电路中各元件都不损坏的情况下，下列说法错误的是( )。

A. 电流表示数的变化范围是0.25～0.5 A
B. 电压表$V_{1}$示数的变化范围是1.5～3 V
C. 滑动变阻器接入电路的阻值变化范围是3～14 Ω
D. 电路中小灯泡的实际功率的变化范围是0.375～1.5 W

答案： 5.C
