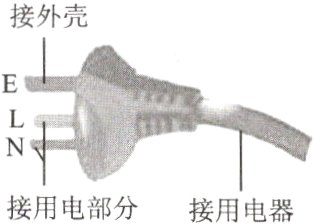

13. 如图所示，电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（ ）。

A. 插插头时，外壳先接地线；拔插头时，外壳先离地线
B. 插插头时，外壳先接地线；拔插头时，外壳后离地线
C. 插插头时，外壳后接地线；拔插头时，外壳先离地线
D. 插插头时，外壳后接地线；拔插头时，外壳后离地线

答案： B

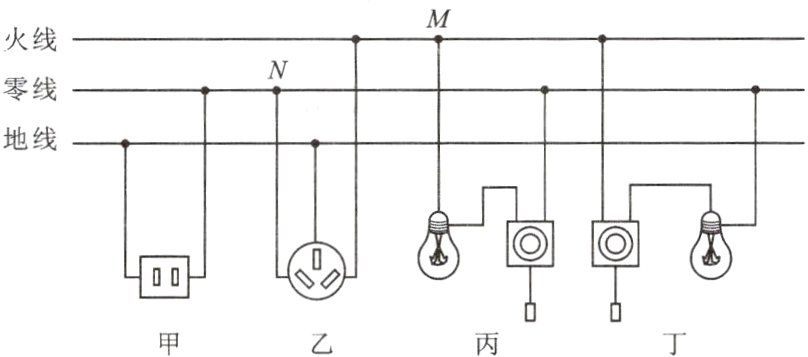

14. 小亮设计的家庭电路如图所示，下列说法正确的是（ ）。

A. 丙灯和丁灯是串联的
B. 试电笔接触M、N点时，氖管均不发光
C. 两孔插座和三孔插座的连接都是正确的
D. 丁灯的安装及开关的连接都是正确的

答案： D

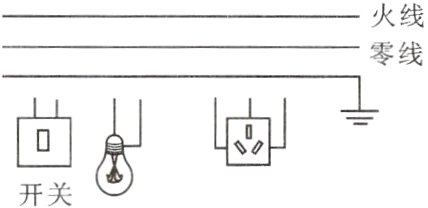

15. 请用笔画线代替导线，将下图中的开关、螺丝口灯泡和三孔插座接入家庭电路中，要求开关只控制灯泡。

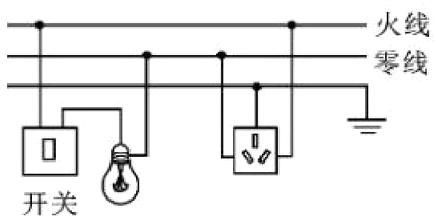

答案：
如图
　　　　

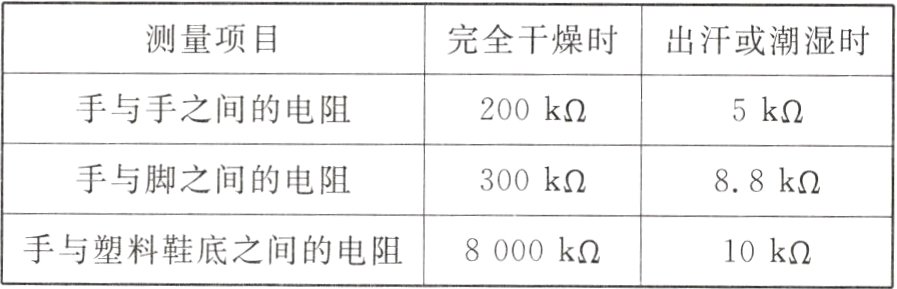

16. 现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻的数据。

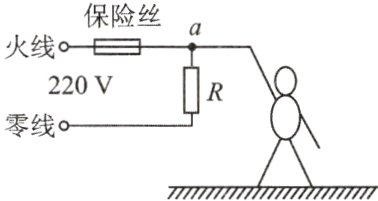

如图，用电器R接在电压为220 V的电源上时，正常工作时的电流为9 A，电路中还有额定电流为10 A的保险丝，则：
（1）一个出汗的人，穿塑料鞋站在地上，由于不小心手接触火线，发生了触电事故，请通过计算说明保险丝会不会自动切断。
（2）某同学用测电笔检测a点，发现氖管正常发光。已知氖管正常发光时的电压为70 V，内部大电阻为1.5×10⁶ Ω。在忽略人体电阻的情况下，从流过人体的电流角度看，是否存在危险？请通过计算说明。（人体的安全电流为30 mA以下）

答案：
(1)手接触火线时通过人体的电流：$I_{人}=\frac{U}{R_{人}}=\frac{220\ V}{1\times10^{4}\ \Omega}=0.022\ A$，通过保险丝的电流：$I_{总}=9\ A + 0.022\ A = 9.022\ A＜10\ A$，所以保险丝不会熔断。
(2)测电笔中氖管与大电阻串联，根据串联分压特点，大电阻的电压：$U_{大}=U - U_{氖}=220\ V - 70\ V = 150\ V$，
通过大电阻的电流：$I=\frac{U_{大}}{R_{大}}=\frac{150\ V}{1.5\times10^{6}\ \Omega}=10^{-4}\ A = 0.1\ mA＜30\ mA$，不存在危险。
