2. 实验桌上有一个额定电压为$U_0$的小灯泡L，一个定值电阻$R_0$，一个滑动变阻器R，一个电压恒定的电源U，$U＞U_0$，有两个合适的电流表，导线若干，单刀单掷开关和单刀双掷开关各若干。小华选用桌上的器材，设计了几个测小灯泡额定功率的实验方案。请你根据小华的实验原理图，完成下列填空。
　　　
方法1：

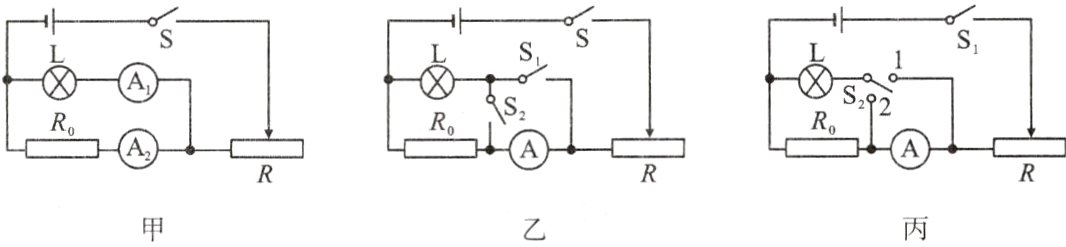

（1）如图甲，闭合开关S，调节滑动变阻器，使电流表A2的示数为________，读出此时电流表A1的示数为________。
（2）小灯泡L的额定功率P=________。
方法2：
（1）如图乙，闭合开关S、S1，断开开关S2，调节滑动变阻器，使电流表A的示数为________。
（2）保持滑动变阻器滑片位置不变，闭合开关S、S2，断开开关S1，读出电流表A的示数为________。
（3）小灯泡L的额定功率P=________。
方法3：
（1）如图丙，闭合开关S1，开关S2与触点________接触，调节滑动变阻器，使电流表A的示数为________。
（2）______________________________，闭合开关S1，开关S2与触点____接触，读出电流表A的示数为________。
（3）小灯泡L的额定功率P=________。

答案： 方法1：
(1)$\frac{U_{0}}{R_{0}}$ $I_{1}$
(2)$U_{0}I_{1}$
方法2：
(1)$\frac{U_{0}}{R_{0}}$
(2)$I_{1}$
(3)$U_{0}(I_{1}-\frac{U_{0}}{R_{0}})$
方法3：
(1)1 $\frac{U_{0}}{R_{0}}$
(2)保持滑动变阻器滑片位置不变 2 $I_{1}$
(3)$U_{0}(I_{1}-\frac{U_{0}}{R_{0}})$

3. 小科发现家中电压力锅的铭牌上标有“1100W”字样。他在学习了电能表的相关知识后，想利用家中的电能表来测量电压力锅的实际电功率，看看测出的实际电功率和铭牌上的功率是否相符。
　　　　　　　　
（1）要测量电压力锅的实际电功率，除了家中的电能表，还需要的测量工具是__________。

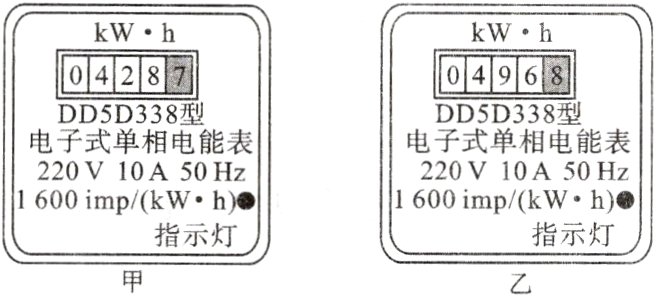

（2）图甲、乙分别是小科家上月初和上月末的电能表的表盘，他家上月消耗的电能为________kW·h。
（3）小科家同时工作的家用电器总功率不得超过________W。
（4）测量时，他断开家里其他用电器，只让电压力锅单独工作3min，观察到电能表指示灯闪烁了80次，则电压力锅在这段时间内消耗的电能是________kW·h，该电压力锅的实际电功率是________W。他发现电压力锅的实际电功率与铭牌上标的功率不相符，导致这一现象的原因可能是____________。

答案：
(1)停表
(2)68.1
(3)2200
(4)0.05 1000 实际电压低于220V
