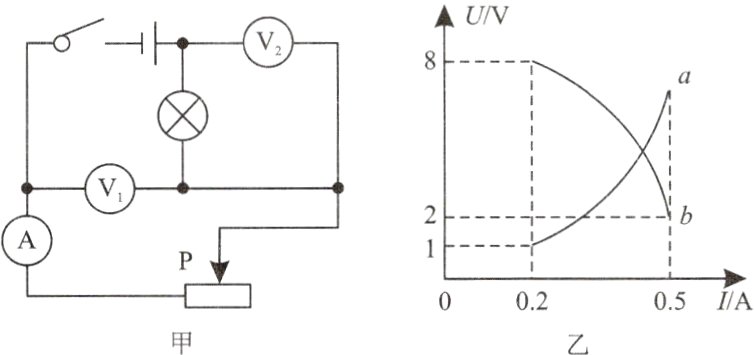

6. 如图甲所示的电路中，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，两电压表示数与电流表示数变化的关系图象如图乙所示，则下列说法正确的是（ ）。

A. a曲线表示电压表V₁示数与电流表示数变化的关系图象
B. 电源电压为8 V
C. 灯泡正常发光时，滑动变阻器连入电路的阻值为40 Ω
D. 灯泡的额定功率为3.5 W

答案： D

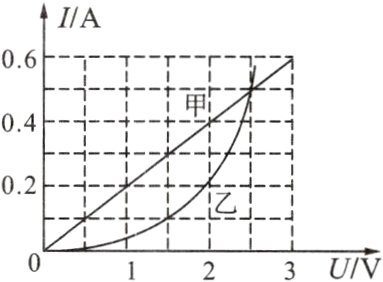

7. 在探究“导体中的电流与电压的关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列说法正确的是（ ）。

A. 乙元件是一个定值电阻
B. 甲、乙两个元件中的电流与电压都成正比
C. 若将甲、乙两个元件串联起来接到电路中，当通过甲元件的电流为0.2 A时，甲、乙两元件总电压是2.5 V
D. 若甲、乙两个元件并联后，接到电压为2 V的电路中，甲、乙元件的功率之比为2 : 1

答案： D

8. 电路图如图甲所示，将滑动变阻器R₁的滑片从一端移动到另一端的过程中，两电压表示数随电流表示数的变化如图乙所示，下列说法正确的是（ ）。

A. 电源电压为14 V
B. 滑动变阻器R₁的阻值最大为6 Ω
C. 滑片在阻值最小时，通电10 s，电阻R₀产生的电热为160 J
D. 滑片在阻值最大端时，通电10 s，电阻R₀消耗的电能为20 J

答案： D
