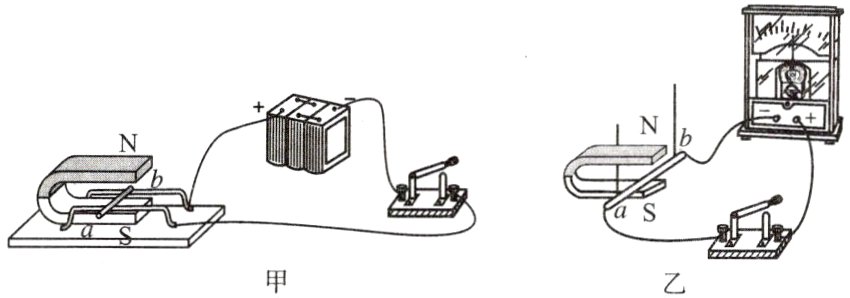

13. 下图是电学中很重要的两个实验，其中图_______装置是研究通电导线在磁场中受到力的作用的，根据此实验原理可以制成_______机；图_______装置是研究电磁感应现象的，根据此实验原理可以制成_______机。

答案： 甲　电动　乙　发电

14. 探究磁与电的联系。

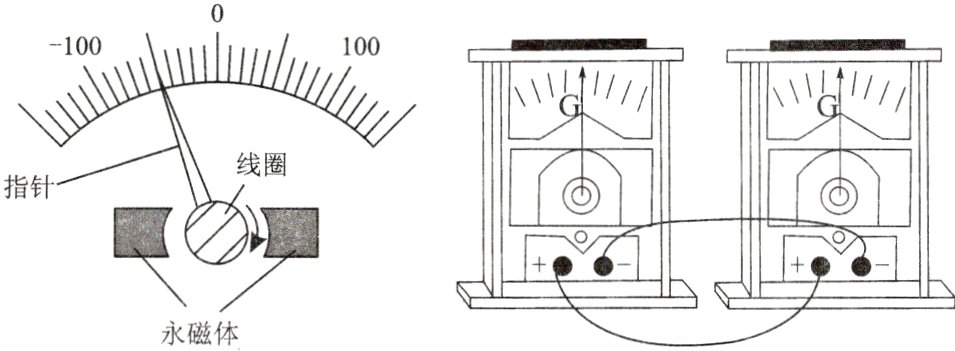

如左图所示，是灵敏电流计的内部结构，小红同学参加课外实践活动，发现灵敏电流计内部结构与电动机、发电机内部结构类似，出于好奇，她利用如右图所示的装置进行了下面的实验。

【实验】用手拨动其中一个灵敏电流计指针的同时，另一个灵敏电流计的指针也发生了偏转。
【讨论】拨动右侧灵敏电流计的指针时，表内线圈在磁场中_______运动，产生了感应电流。于是，左侧灵敏电流计内的线圈中同时也会有电流，它在_______中受到力的作用，带动指针偏转起来。此时的右侧灵敏电流计相当于_______机。

答案： 做切割磁感线　磁场　发电

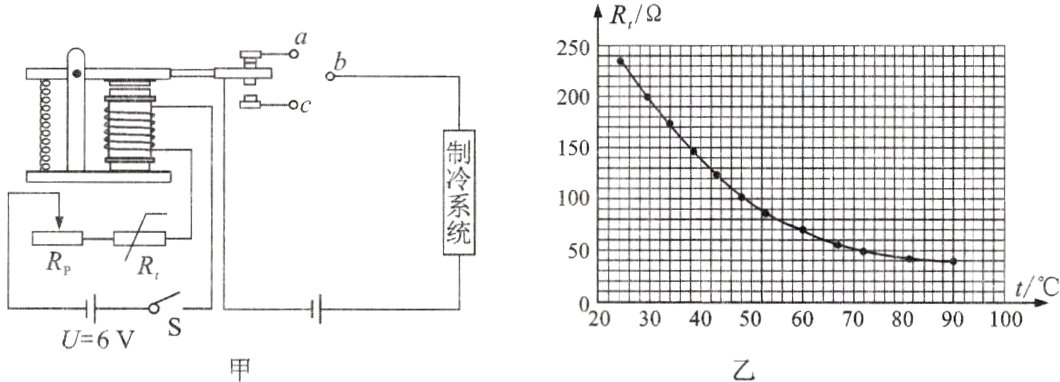

15. 纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，制冷系统会立即启动进行降温。小明设计的模拟控温装置如图甲所示，电磁继电器与热敏电阻Rₜ、滑动变阻器Rₚ串联接在电压为6 V的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25 mA时，衔铁被吸合。热敏电阻置于温度监测区域，其阻值Rₜ与温度t的关系如图乙所示，滑动变阻器的最大阻值为200 Ω。
（1）制冷系统工作时，图甲中b端应与_______端相连。
（2）当开关S闭合时，电磁铁上端为_______极。
（3）若设置电池温度为60 ℃时启动制冷系统，则滑动变阻器阻值应为_______Ω。
（4）该电路可设置启动制冷系统的最高温度是_______℃。
（5）现利用一只电阻箱在室温条件下对上述电路进行调试。使电路能在60 ℃时启动制冷系统。为此，先将电阻箱调为70 Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，_______。
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合。
第三步：断开开关，_______，完成电路调试。

答案：
(1)c　
(2)N　
(3)170　
(4)90
(5)用电阻箱替换热敏电阻　用热敏电阻替换电阻箱
