《2025年课堂作业武汉出版社九年级物理下册人教版》

15. 关于生活用电，下列说法正确的是( )。
A. 人只要不接触带电体，就不会触电
B. 电线使用年限过长，绝缘皮破损，可能造成短路
C. 用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D. 家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施

答案： B

16. 在家庭电路中，有两种情况易造成触电：①“单线触电”，即当人站在地上，人接触到绝缘层破损的________线时，有电流通过人体，发生触电事故。②“双线触电”，即人虽然站在绝缘体上未与大地直接接通，但人的两手同时分别接触到绝缘层破损或线头裸露的________线和________线，也会有电流通过人体，发生触电事故。

答案： ①火　②火　零

17. 如图，这个人发生触电事故的原因是____________，要避免此事故应采取的有效措施是____________。

答案： 用电器外壳带电　把用电器外壳接地

18. 如图，A、B两点均是灯头接导线的螺丝。当电路中开关都断开时，站在地上的人用手接触电路中的A点，他_______触电；用手接触电路中的B点，他_______触电。(均选填“会”或“不会”)

答案： 会　不会

19. 随着人们生活水平的提高，电热水器广泛进入百姓家庭。同时因为使用电热水器而造成的伤人事故也频频发生。但奇怪的是，这些伤人的电热水器绝大多数是符合国家标准的。也就是说，发生电热水器伤人事故的“罪魁祸首”多数不是电热水器本身，而是来自用户家中不安全的用电环境，如接地不良、火线与地线接反、采用劣质的开关插座、线路老化、短路等。
针对这一现象，我国于2007年7月1日实施了一项关于电热水器的国家标准，电热水器的“防电墙”技术被正式列入该标准。“防电墙”的确切表述是“水电阻衰减隔离法”。它是利用了水本身所具有的电阻，相当于在使用电热水器时，在人体和火线之间装了一个很大的电阻。当电热水器在220 V的电压下工作时，一旦发生漏电现象，经过“防电墙”的作用，出水口处人体承担的电压不会超过12 V。这样的电压对人体不会造成任何伤害，从而有效地保障了人们的安全。
(1)“防电墙”技术相当于在人体和火线之间安装了一个很大的“水电阻”，一旦发生漏电现象，“水电阻”与人体________(选填“串联”或“并联”)在一起，这个“水电阻”会起到________(选填“分压”或“分流”)的作用；若发生漏电后，加在人体两端电压恰好为12 V，则“水电阻”的阻值与人体阻值的比值是________。

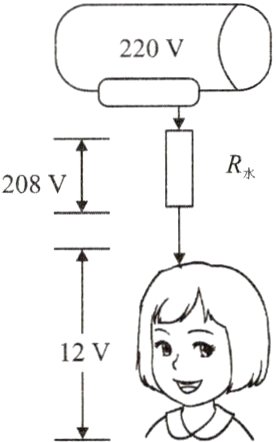

(2)经过防电墙处理后，人体承受的电压不高于12 V。如图所示，这就保证了人体安全。按国家标准要求，装有防电墙的电热水器应保证泄漏电流值不超过5 mA。由此可计算出防电墙的“水电阻”的最小值为多少？

答案：
(1)串联　分压　52:3
(2)经过防电墙处理后，人体承受的最大电压为12V，且“水电阻”和人体串联，最大电流为5mA=0.005A,由图可知“水电阻”两端的电压$U_{水}=208\ V$，根据欧姆定律可得“水电阻”的最小阻值：$R_{水min}=\frac{U_{水}}{I_{max}}=\frac{208\ V}{0.005\ A}=4.16\times10^{4}\ \Omega$。
