10. 如图，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试灯头的两根电线C、D处，发现这两处都能使试电笔的氖管发光，再用试电笔测试火线A处和零线B处时，氖管在测火线A处时能发光，在测零线B处时不发光。那么可以判定故障是(　　　)。

A. 火线和零线短路
B. 电灯L短路
C. 电线AC段某处断路
D. 电线BD段某处断路

答案： D

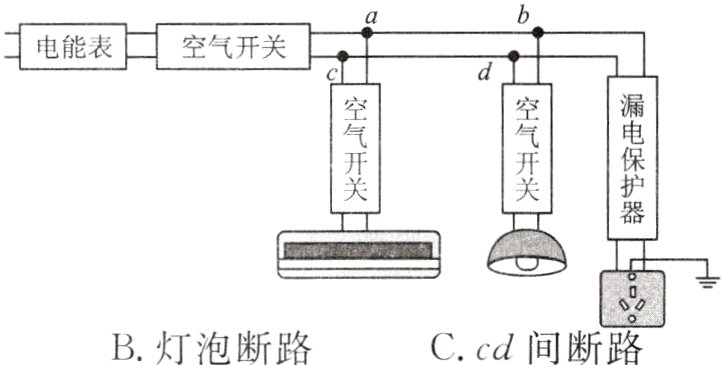

11. 现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有配电系统如图所示，空调能正常工作，但灯泡不亮，用试电笔接触插座左右两孔，氖管都发光，出现故障的原因最可能是(　　　)。

A. 灯泡短路
B. 灯泡断路
C. cd间断路
D. ab间断路

答案： C

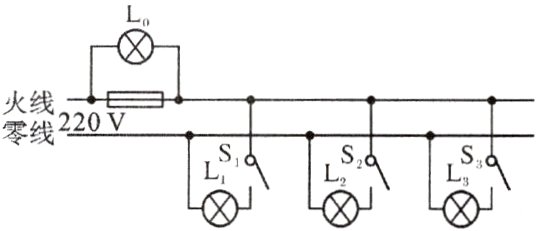

12. 如图，在一条刚装好的家庭电路未装保险丝之前，先把灯泡L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀和L₁发光都偏暗；当只闭合S₂时，L₀正常发光；当只闭合S₃时，L₀不发光。四只灯泡的额定电压均为220 V，则下列判断正确的是(　　　)。

A. 灯泡L₁所在支路正常
B. 灯泡L₂所在支路正常
C. 灯泡L₃所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光

答案： A

13. 小明正在看电视，妈妈要到书房看书，她把台灯的插头插入插座后，闭合开关，电视机和家里的其他用电器都停止了工作，这时除了停电最大的可能是(　　　)。
A. 电视机中某处断路
B. 用电器的总功率过大
C. 插座中某处短路
D. 台灯中某处短路

答案： D
