《2025年课堂作业武汉出版社九年级物理下册人教版》

一、选择题

答案：

1. 小明家暑假装修新房时，他观看了工人师傅安装家庭电路的步骤，输电线进户后，正确的连接顺序是( )。
A. 电能表—保险丝—总开关—用电器
B. 电能表—用电器—保险丝—总开关
C. 电能表—总开关—保险丝—用电器
D. 总开关—电能表—保险丝—用电器

答案： C

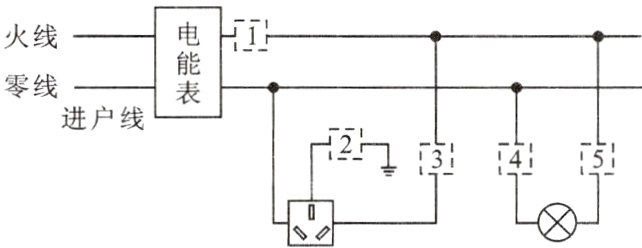

2. 学校的校本课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有两处开关必须处于常闭状态，所以无需设置，这两处开关是( )。

A. 1和2
B. 1和4
C. 2和4
D. 3和5

答案： C

3. 关于家庭电路中的保险丝，下列说法错误的是( )。
A. 保险丝的熔点较低，电阻较大
B. 当电流过大时，保险丝能自动切断电路
C. 不能用铜丝代替保险丝
D. 保险丝不能用带有保险装置的空气开关代替

答案： D

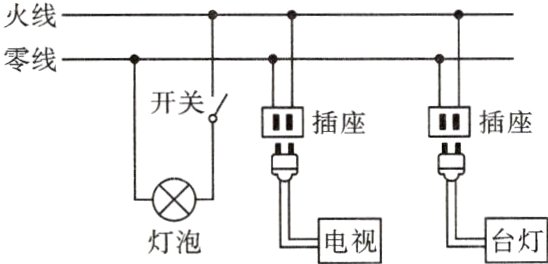

4. 某家庭部分电路可简化成如图所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是( )。

A. 串联
B. 并联
C. 电视与台灯串联后再与灯泡并联
D. 灯泡与台灯串联后再与电视并联

答案： C

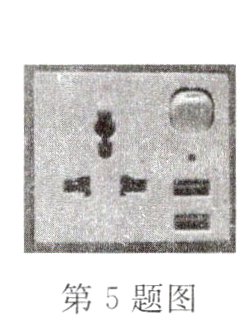

5. 一个带控制开关的多用途插座如图所示，既有USB接口可以给数码产品供电，又有普通插座接口可以为其他用电器供电，开关可以控制所有接口的通断。关于此插座，以下说法错误的是( )。

A. 插座上的控制开关与接口的整体部分之间的连接方式是串联的
B. 数码产品和其他用电器同时接入插座时，它们的连接方式是并联的
C. 数码产品和其他用电器同时接入插座时，插座提供的电压会变大
D. 数码产品和其他用电器同时接入插座工作时，通过插座的电流会变大

答案： A
