《2025年课堂作业武汉出版社九年级物理下册人教版》

6. 如图，根据通电螺线管周围的磁感线分布，可确定磁极甲、乙、丙、丁的极性依次是（ ）。

A. N、N、S、N
B. S、N、S、S
C. S、S、N、N
D. N、S、N、N

答案： D

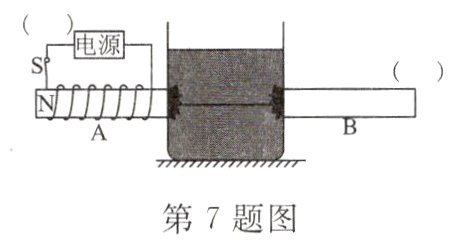

7. 磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁感线）。已知A左端为N极，请在括号内标出电源左端的极性（“＋”或“－”）和B右端的磁极（“N”或“S”），并标出图中磁感线的方向。

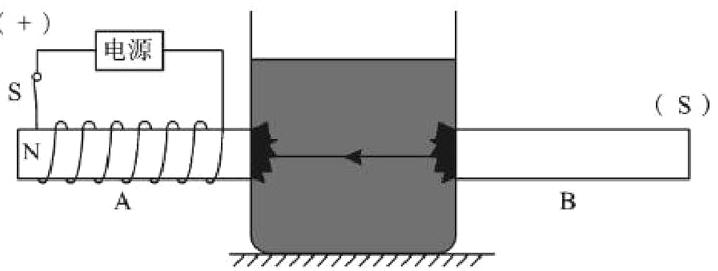

答案：
如图
(

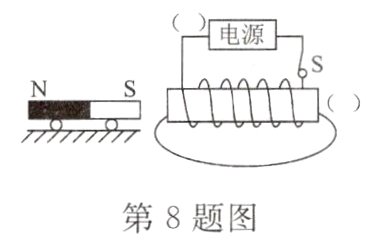

8. 如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。闭合开关S，条形磁体因受磁力向左运动，请在图中标出：
（1）电磁铁右端的磁极。
（2）磁感线的方向。
（3）电源左端的极性（用“＋”或“－”表示）。

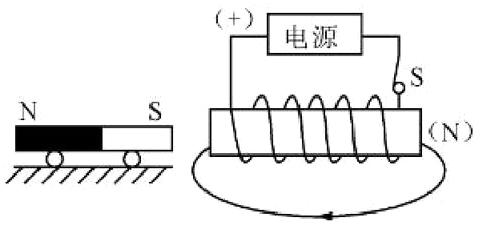

答案：
如图
　　　

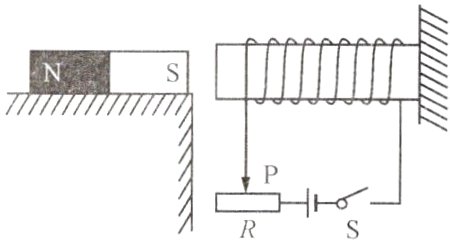

9. 如图，把条形磁铁放在水平木桌上，再将电磁铁右端固定并使其与条形磁铁保持在同一水平面上。闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为________极，条形磁铁受到的摩擦力________（选填“变大”“变小”或“不变”），方向水平________（选填“向左”或“向右”）。

答案： N 变大 向左

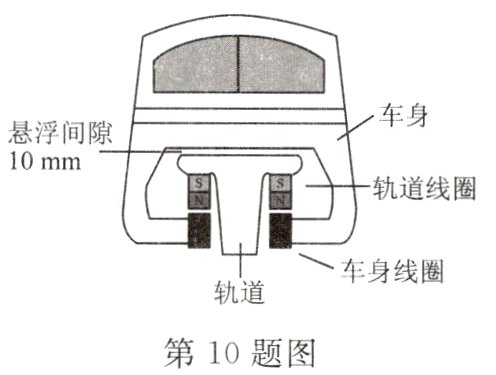

10. 如图是某种磁悬浮列车示意图，轨道线圈上端是S极，要使列车悬浮起来，车身线圈上端应是________极，列车是靠电磁铁________（选填“同名”或“异名”）磁极相互________而悬浮起来。

答案： S 异名 吸引
