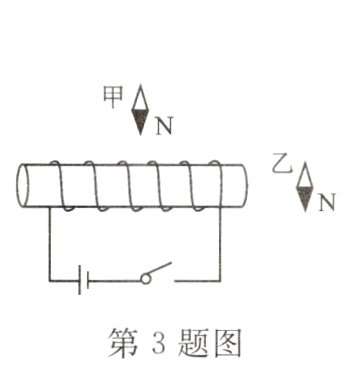

3. 如图，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（ ）。

A. 小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B. 小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C. 小磁针甲和小磁针乙静止时N极均指向右端
D. 小磁针甲和小磁针乙静止时N极均指向左端

答案： B

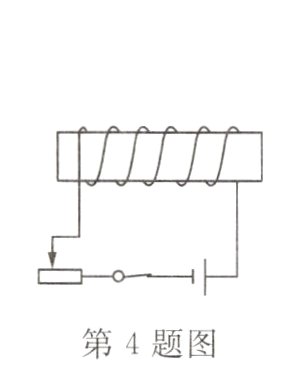

4. 关于如图所示的通电螺线管，下列说法正确的是（ ）。

A. 通电螺线管的右端是S极
B. 只对调电源正、负极，通电螺线管的磁场方向不发生改变
C. 通电螺线管的外部磁感线是从S极发出回到N极的
D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强

答案： D

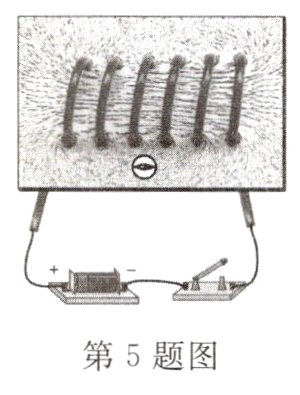

5. 如图所示，探究通电螺线管外部磁场的方向。
（1）玻璃板上均匀撒上铁屑，放上小磁针。闭合开关后，________玻璃板，铁屑分布情况表明，通电螺线管外部的磁场与________磁体周围的磁场相似。
（2）接通电路，小磁针静止时________极的指向是该点的磁场方向。
（3）调换电源的正负极，闭合开关，小磁针反方向偏转，说明通电螺线管外部的磁场方向与________有关。

答案：
(1)轻轻敲击 条形
(2)N
(3)电流方向
