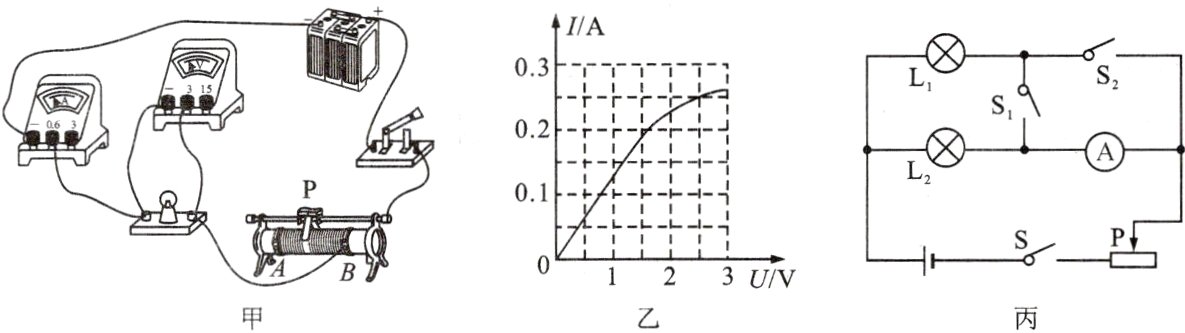

5. 在“测定小灯泡电功率”的实验中，小明选用如图甲所示的电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。
　　
（1）连接完电路闭合开关前，应将图甲中滑动变阻器的滑片滑到__________（选填“A”或“B”）端。
（2）闭合开关，移动滑动变阻器的滑片，发现电压表有示数而灯泡不亮，原因可能是灯泡______________。
（3）排除故障后，闭合开关，移动滑片，电压表的读数是2.0V，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________（选填“A”或“B”）端移动。
（4）根据实验中测得的数据，绘制出小灯泡的电流随它两端电压变化的关系如图乙所示，分析图象可知：小灯泡的额定功率为________W。
（5）在缺少电压表的情况下，小明重新设计的测量小灯泡的额定功率的电路如图丙所示。L1是额定电压为2.5V的小灯泡，L2是另外一个标有“2.5V　1.25W”的小灯泡，请你将下列实验过程补充完整。
①闭合开关S和S2，断开开关S1，调节滑动变阻器的滑片，使电流表示数为________A。
②闭合开关S和S1，断开开关S2，保持滑动变阻器的滑片位置不变，记录此时电流表的示数为I。
③请利用此小题中的数据和I，表示出小灯泡L1的额定功率的表达式$P_{额}=$______________。

答案：
(1)A
(2)灯丝开路(断了)
(3)B
(4)0.625
(5)①0.5 ③2.5V$(I - 0.5A)$
