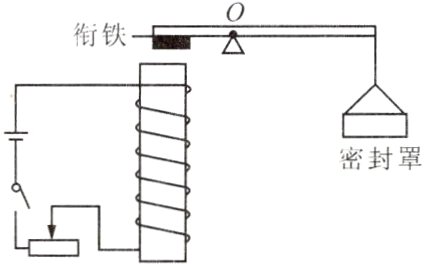

3. 酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计师设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由__________(选填“法拉第”“奥斯特”或“安培”)发现的。装置通电后，电磁铁上端为__________(选填“N”或“S”)极。若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁铁吸力应__________(选填“大于”“小于”或“等于”)密封罩的重力；若提不起，则应将滑动变阻器的滑片向__________(选填“左”或“右”)滑动。
　　　　　　　　　　　　　　　　　　　　　　　　

答案： 奥斯特 N 大于 左

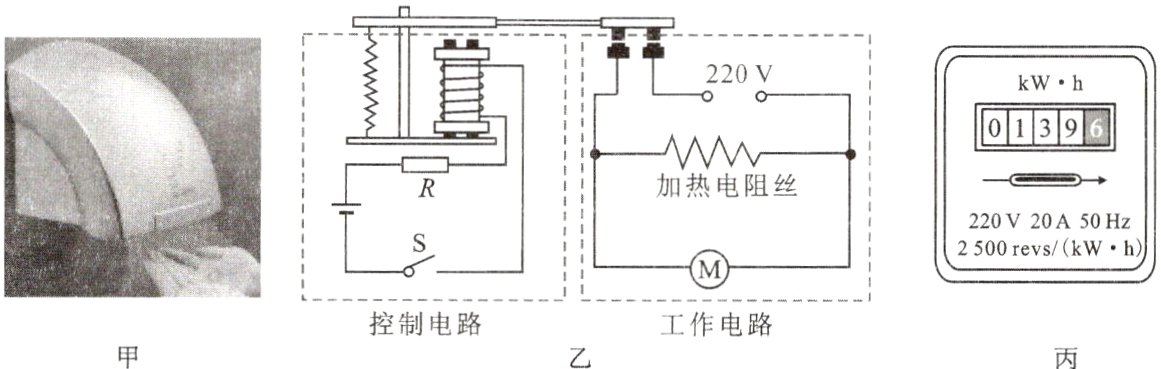

4. 某款全自动感应干手器如图甲所示，其工作原理简化图如图乙所示。
(1)控制电路中的电磁继电器主要是利用了电流的__________效应，当手放到红外线感应区域范围内，$R$的阻值就会减小，控制电路中的电流会__________(选填“增大”“减小”或“不变”)，衔铁被吸下，工作电路开始工作。
(2)若加热电阻丝阻值为44 $\Omega$，则工作10 s，它产生热量为__________。
(3)若只将感应干手器一个用电器接入电路中，使其正常工作，10 s中电能表(如图丙)的转盘转了10转，则工作电路中电动机的电功率是__________。
(4)该干手器吹出热风温度参数为35～45 $^{\circ}C$，若想提高热风的温度，可采取的方法：______________________________。
　　　

答案：
(1) 磁 增大
(2) 因并联电路中各支路两端的电压相等，所以加热电阻丝工作 10 s 产生的热量为 $ Q = W=\frac{U^{2}}{R}t=\frac{(220\ V)^{2}}{44\ \Omega}\times10\ s = 1.1\times10^{4}\ J $。
(3) 2500 revs/(kW·h) 表示电路中用电器每消耗 1 kW·h 的电能，电能表转盘转 2500 转，10 s 中，电路消耗的电能为 $ W'=\frac{n}{N}\ kW\cdot h=\frac{10}{2500}\ kW\cdot h = 0.004\ kW\cdot h = 1.44\times10^{4}\ J $，电路的总功率为 $ P_{总}=\frac{W'}{t}=\frac{1.44\times10^{4}\ J}{10\ s}=1440\ W $，加热电阻丝的功率为 $ P=\frac{U^{2}}{R}=\frac{(220\ V)^{2}}{44\ \Omega}=1100\ W $，则工作电路中电动机的电功率是 $ P_{电动机}=P_{总}-P = 1440\ W - 1100\ W = 340\ W $。
(4) 工作电路的电压 220 V 一定时，要提高热风温度，由 $ P=\frac{U^{2}}{R} $ 可知，应减小电路中的电阻，因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，所以，应在加热电阻丝两端并联一根加热电阻丝。

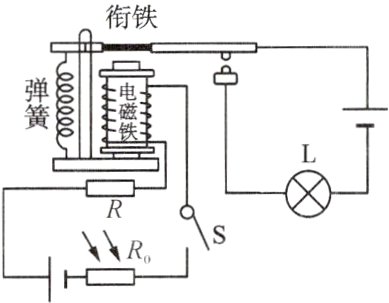

5. 某宾馆走廊廊灯的自动控制电路如图所示，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻$R_0$阻值减小，定值电阻$R$两端的电压__________，同时电磁铁磁性__________，工作电路接通，灯泡发光，图中电磁铁的上端是__________极。
　　　　　　　　　　　　　　　　　　　　　　　　　

答案： 增大 增强 S
