6. 在“测量小灯泡的额定功率”实验中，小潘选用的小灯泡L的额定电压为2.5V。
　　

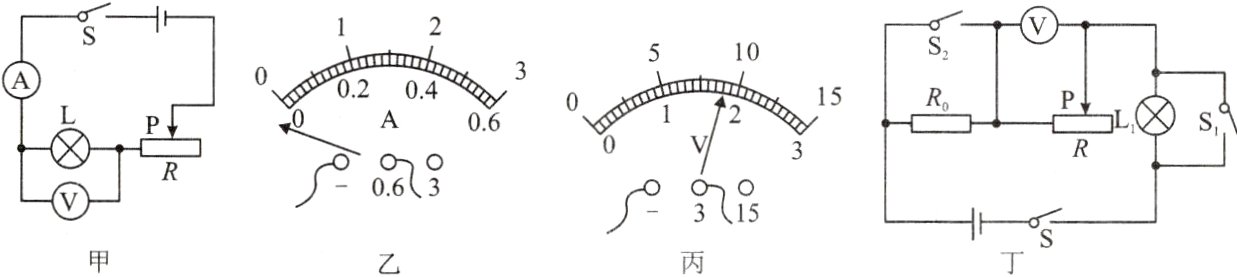

（1）小潘设计了如图甲所示的电路图，连接好电路后，闭合开关S，发现电流表的指针向左偏转，如图乙所示，其原因是______________________________。
（2）排除故障后，闭合开关S，移动滑动变阻器R的滑片P到某一位置时，电压表示数如图丙所示，为________V，要测量小灯泡L的额定功率，滑片P应向________（选填“左”或“右”）移动，使电压表示数为2.5V，此时电流表示数为0.24A，则小灯泡L的额定功率为________W。
（3）实验结束后，小潘认为没有电流表也能测出小灯泡的额定功率。于是他找来了另一个电源（电压恒为8V）、一个额定电压为6V的小灯泡L1和一个阻值为20Ω的定值电阻$R_0$等器材，设计了如图丁所示的电路，并完成了实验。实验过程如下：
①断开开关S1，闭合开关S、S2，移动滑动变阻器R的滑片P，使电压表的示数为________V，小灯泡L1正常发光。
②断开开关S2，闭合开关S、S1，保持滑动变阻器R的滑片P位置不变，读出电压表的示数为1.6V。
③小灯泡L1的额定功率为________W。

答案：
(1)电流表正、负接线柱接反了
(2)1.8 左 0.6
(3)①2 ③2.4
