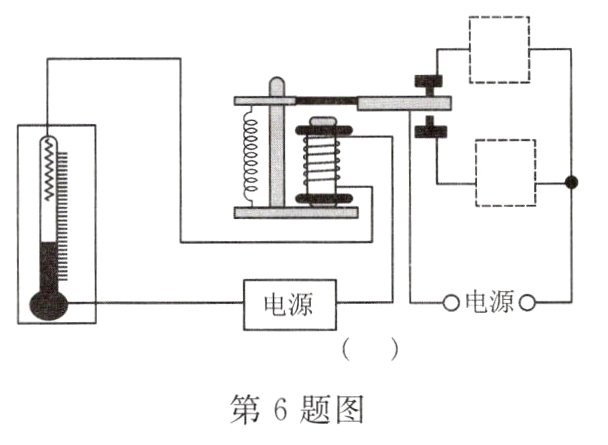

6. 某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性(用“+”或“-”表示)，并在虚线框内填入电铃( )和指示灯的电路元件符号。
　

答案：

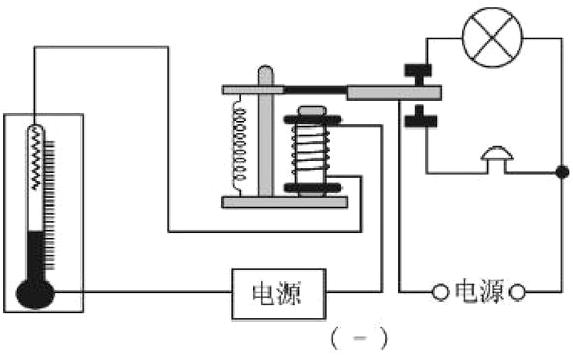

如图

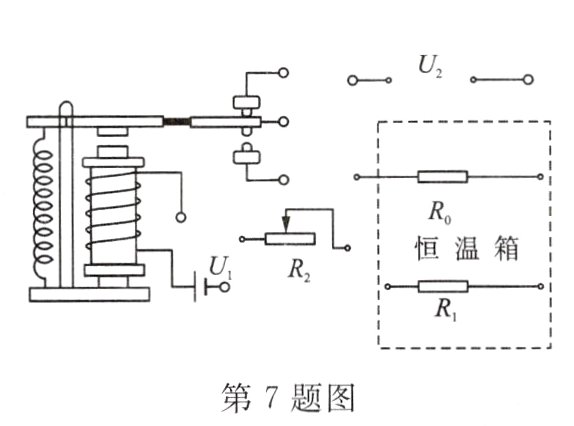

7. 某电加热恒温箱的原理如图所示。控制电路由电源$U_1$、电磁继电器、热敏电阻$R_1$和滑动变阻器$R_2$组成，其中热敏电阻$R_1$随温度升高而阻值减小；工作电路由电源$U_2$和加热器$R_0$组成。请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整。
　　　

答案：

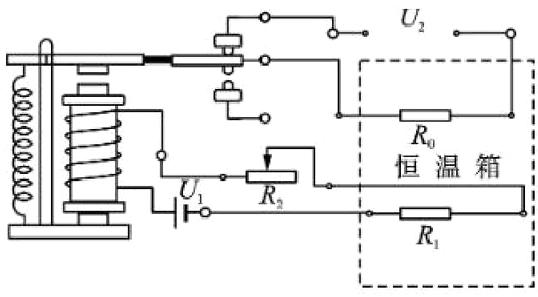

如图

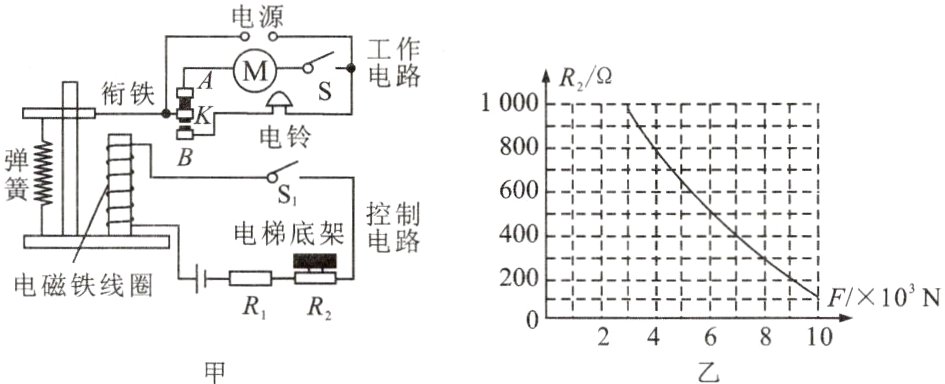

8. 电梯为居民出入带来了很大的便利。小明查阅资料了解到:出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示。电路由工作电路和控制电路组成:在工作电路中，当电梯没有超载时，动触点$K$与静触点$A$接触，闭合开关S，电动机正常工作；当电梯超载时，动触点$K$与静触点$B$接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压$U = 6$ V，保护电阻$R_1 = 100$ $\Omega$，电阻式压力传感器(压敏电阻)$R_2$的阻值随压力$F$大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
(1)在控制电路中，当压敏电阻$R_2$受到的压力$F$增大时，电磁铁的磁性__________(选填“增强”“减弱”或“不变”)。
(2)若小明的体重为400 N，他站在静止的电梯上，脚与电梯地面的总接触面积为0.04 $m^2$，则此时小明对电梯地面的压强为多少?
(3)某次电梯正常运行时，测得通过电磁铁线圈的电流为10 mA，则此时电梯载重为多少?
(4)若电磁铁线圈电流达到20 mA时，动触点$K$刚好接触静触点$B$，电铃发出报警铃声。当该电梯厢内站立的乘客总质量为1 000 kg时，试通过计算说明电梯是否超载。($g$取10 N/kg)
　　　　　

答案：
(1) 增强
(2) $ 1\times10^{4}\ Pa $
(3) $ 6\times10^{3}\ N $
(4) 超载
