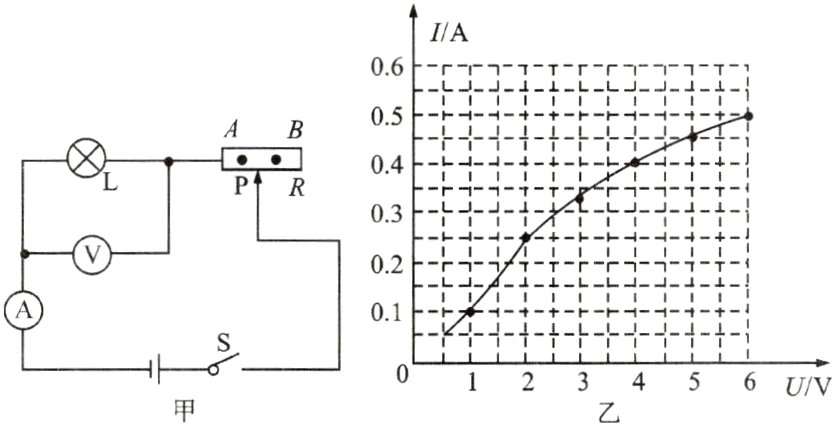

12. 图甲是调光台灯的模拟电路，电源电压不变，小灯泡规格是“6 V 3 W”，闭合开关S，当滑动变阻器的滑片P在A点时，滑动变阻器连入电路的电阻为$R_{1}$，电压表的示数为4 V；当滑动变阻器的滑片P在B点时，滑动变阻器连入电路的电阻为$R_{2}$，电压表的示数为2 V，且$R_{2}=2R_{1}$，小灯泡的I - U图象如图乙所示，则下列说法不正确的是( )。

A. 小灯泡正常工作时，滑动变阻器接入电路的电阻为12 Ω
B. 当滑片在A点时，滑动变阻器连入电路的电阻为20 Ω
C. 当滑片在A点时，电路总功率是3 W
D. 当滑片在B点时，$R_{2}$的功率是2.5 W

答案： C

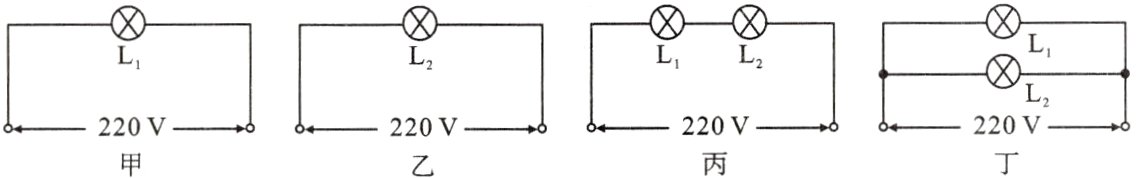

13. 某研究性学习小组利用标有“220 V 40 W”的灯泡$L_{1}$和标有“220 V 15 W”的灯泡$L_{2}$所设计的四个电路图如下所示，当把它们分别接入同一家庭电路中时，对甲、乙、丙、丁四个电路消耗的实际功率大小排列正确的是( )。

A. $P_{丁}＞P_{甲}＞P_{乙}＞P_{丙}$
B. $P_{甲}＞P_{乙}＞P_{丙}＞P_{丁}$
C. $P_{丁}＞P_{乙}＞P_{甲}＞P_{丙}$
D. $P_{甲}=P_{乙}=P_{丙}=P_{丁}$

答案： A

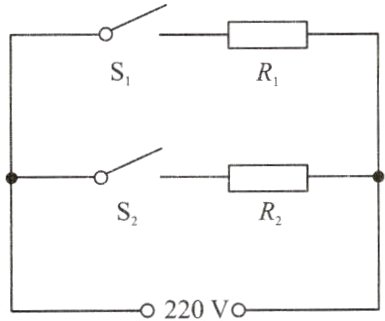

14. 右图是小红家电取暖器的简化电路图，其中$R_{1}$、$R_{2}$为加热电阻丝(已知$R_{1}＞R_{2}$)。该电取暖器正常工作时分高温、中温、低温三挡，铭牌上标有“1 200 W/? W/400 W”字样。下列说法正确的是( )。

A. 若要使电取暖器在“高温挡”工作，只需要闭合开关$S_{2}$
B. 电阻丝$R_{2}$的大小为60.5 Ω
C. 电取暖器在“高温挡”正常工作5 min，电路产生的热量为$3.6×10^{6}$ J
D. “?”处的数值是600

答案： B
