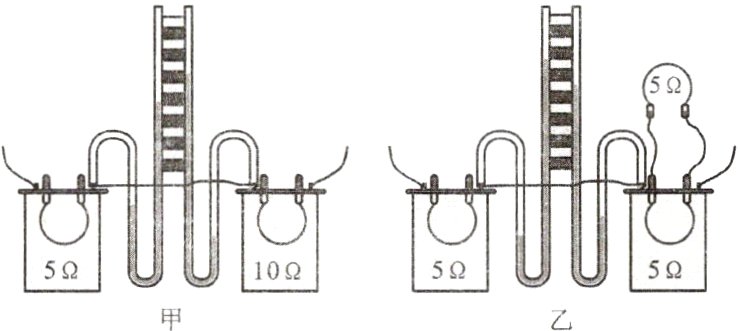

17. 圆圆同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置。请仔细观察图甲、乙并回答下列问题。
(1)实验中通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
(2)你认为图甲所示的装置是用来研究电流通过电阻丝产生的热量与______的关系。
(3)由图乙所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过导体的______越大，导体产生的热量越多。
(4)该实验采取的探究方法是____________________。

答案： 17.
(1)液面高度差　
(2)电阻　
(3)电流
(4)控制变量法和转换法
