《2025年课堂作业武汉出版社九年级物理下册人教版》

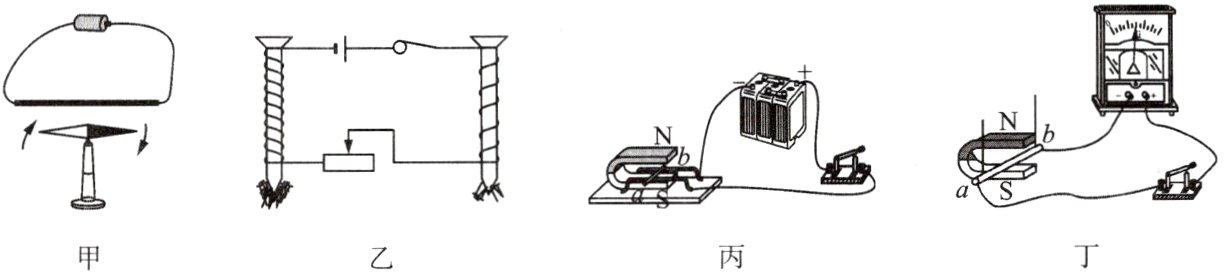

9. 下图是电与磁的四个实验，下列说法正确的是（ ）。

A. 图甲：通电后小磁针发生偏转，说明电流有热效应
B. 图乙：说明电磁铁的磁性强弱与电流方向有关
C. 图丙：闭合开关后，磁场中导体ab受力而运动，依据该原理可制成电动机
D. 图丁：闭合开关后，磁场中导体ab竖直向上运动时，灵敏电流计指针偏转

答案： C

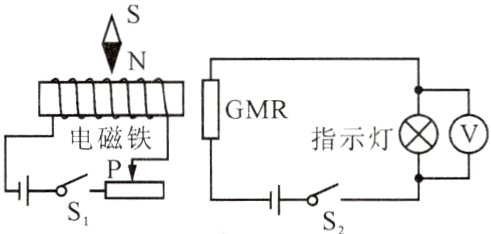

10. 如图，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S₁、S₂时，下列说法正确的是（ ）。

A. 电磁铁的右端为N极
B. 小磁针将顺时针旋转
C. 当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D. 当P向右滑动时，电磁铁的磁性减弱，电压表的示数减小

答案： D

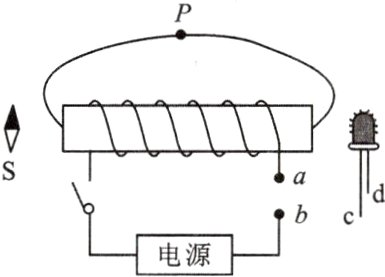

11. 如图，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（ ）。

A. 通电螺线管右端为N极
B. 电源左端为正极，右端为负极
C. 发光二极管c极接b点，d极接a点
D. 图中P处磁感线的方向从螺线管右端到左端

答案： C

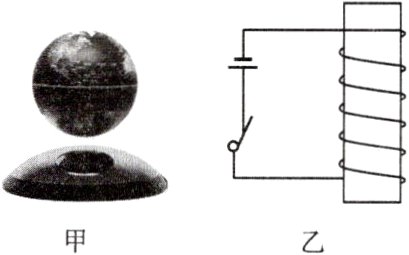

12. 图甲是利用磁悬浮原理浮在空中的地球仪，地球仪底部有磁体，底座内装有电磁铁，电磁铁的原理如图乙所示，下列说法正确的是（ ）。

A. 地球仪利用异名磁极间相互排斥的原理工作
B. 增大电磁铁线圈中的电流，地球仪静止时受到磁力变大
C. 增大电磁铁线圈中的电流，地球仪与底座之间距离不变
D. 地球仪底部磁体的下端一定是S极

答案： D
