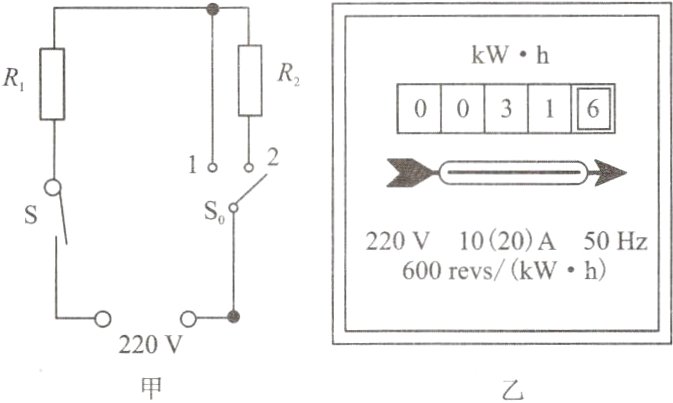

10. 图甲是一个食品自动加热台的简化电路图，此加热台单独与图乙所示的电能表相连接。闭合图甲中的开关S，加热台开始正常工作，当台内食品温度降到30℃时，温度控制开关S₀自动转接，使电路处于加热状态；当台内食品温度升高到60℃时，S₀自动转接到保温状态。已知定值电阻R₁ = 24.2Ω，保温功率为484W。下列说法不正确的是(　　　)。

A. 图甲中的S₀自动转接到“2”时，电路处于保温状态
B. 图甲中定值电阻R₂的阻值为75.8Ω
C. 加热台在加热状态下工作5min消耗的电能使图乙中的电能表转盘转过150转
D. 加热台自动加热时，电路中的电流小于图乙中电能表的标定电流

答案： 10.C

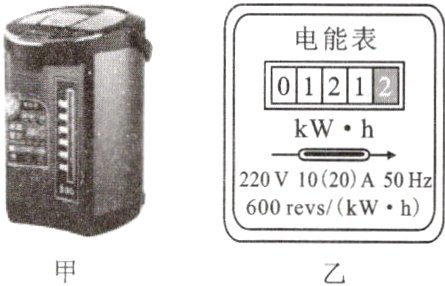

11. 将如图甲所示的电热水瓶，接入家庭电路中单独工作时，观察到电能表（如图乙）的转盘转6转用时1min。下列关于电能表和电热水瓶的说法正确的是(　　　)。

A. 电能表的示数是121.2kW
B. 该电能表所在家庭电路用电器中，同时工作时总功率不能超过2200W
C. 该电热水瓶的实际功率是600W
D. 若该电热水瓶的指示灯损坏，它的发热电阻还能工作，说明它们之间是串联的

答案： 11.C
