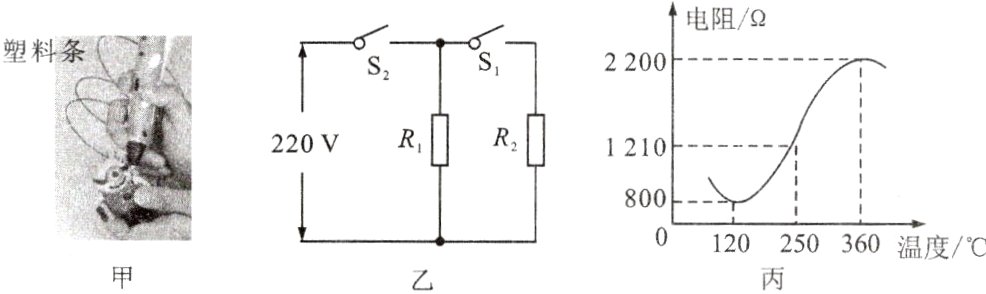

14. 在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却，变成特定的形态(如图甲所示)。其内部电路如图乙所示，R₁、R₂是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙所示。
(1)打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀。可见，塑料______(选填“是”或“不是”)晶体。
(2)打印笔工作有快、慢两挡。快挡打印时，图中开关S₁应处于______状态，若此时温度为250℃，打印笔的电功率是______。
(3)打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由。
______________________________

答案： 14.
(1)不是　
(2)闭合　80W
(3)由图丙可知，当温度超过250℃时，电阻增大，根据$P=\frac{U^{2}}{R}$可知，功率减小，产热减慢，则温度下降;当温度低于250℃时，电阻减小，功率增大，产热加快，温度上升，因此，打印笔正常工作时的温度能自动稳定在250℃左右。

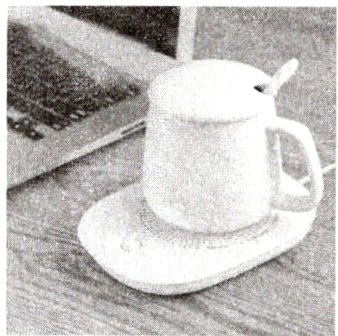

15. 一款电保温杯垫，如图所示，能使杯垫上杯内的水持续保温在55℃左右，功率为16W。把质量为200g、初温为51℃的水倒入杯中保温，5min后升高到55℃。已知cₛ = 4.2×10³ J/(kg·℃)。这段时间内，水吸收的热量为__________J，杯垫消耗的电能为__________J，杯垫给水加热的效率为____________。

答案： 15.3.36×10³　4.8×10³　70%

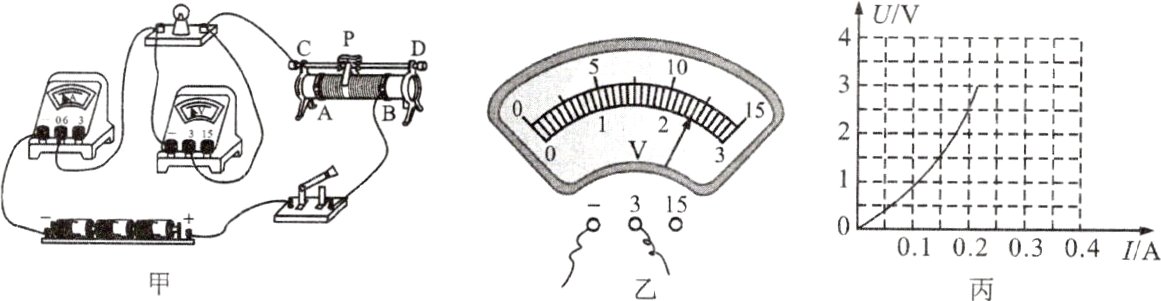

16. 如图甲，某物理兴趣小组在做“测量小灯泡的电功率”实验时，选取的电源为三节新干电池，小灯泡额定电压为2.5V。
(1)电路连接完成后，闭合开关，他们发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，他们分析电路故障可能是______。
A. 小灯泡断路
B. 小灯泡短路
C. 滑动变阻器断路
(2)故障排除后，重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，此时小灯泡两端电压为______V。
(3)在(2)的基础上，若要使小灯泡正常发光，他们应将图甲中滑片P向______(选填“A”或“B”)接线柱移动。
(4)他们移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图象，根据图象信息，小灯泡的额定功率是______W。
(5)一位小组成员将图甲中的小灯泡更换成定值电阻，电路其他部分不改变，他还可以完成的探究实验是______。
A. 探究电流与电阻的关系
B. 探究电流与电压的关系
C. 探究电流产生的热量与电阻的关系

答案： 16.
(1)B　
(2)2.4　
(3)B　
(4)0.5　
(5)B
