14. 小科家部分线路连接如图所示。当小科用试电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其他用电器仍正常工作，则灯L处电路________(选填“断路”或“短路”)。

答案： 火　断路

15. 如图所示的家庭电路中，插座不能正常工作，经检测发现bd间断路，闭合开关S，下列说法正确的是(　　　)。
A. 灯不会发光
B. 正确使用试电笔接触a点，试电笔会发光
C. 若此时站在地上的人接触c点，漏电保护器会切断电路
D. 若将开关和灯互换位置，仍然符合安全用电原则

答案： B

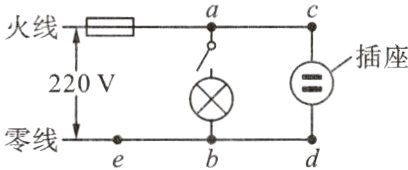

16. 下图是某家庭电路，闭合开关，灯不亮。用试电笔接触c点，氖管不发光，接触d点，氖管发光。已知该电路有两处故障，则下列判断可能正确的是(　　　)。

A. ac间断路，cd间短路
B. ac间断路，bd间断路
C. ac间断路，eb间断路
D. eb间断路，cd间短路

答案： C

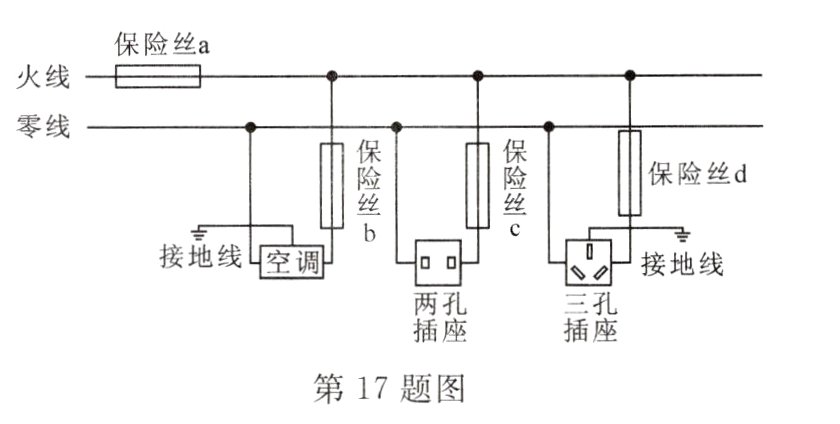

17. 某家庭部分电路如图所示。在三孔插座上刚插上电热水壶(开关未闭合)的插头时，保险丝d熔断，家中其他用电器都正常工作。以下叙述正确的是(　　　)。

A. 造成该故障的原因可能是电热水壶插头短路了
B. 保险丝熔断后，应立即更换新保险丝，恢复供电
C. 保险丝d熔断后，用试电笔测试三孔插座的左、右两孔，只有测右孔时氖管发光
D. 在选择保险丝的规格时(以保险丝b为例)，保险丝b熔断所需的电流应小于空调的额定电流

答案： A
