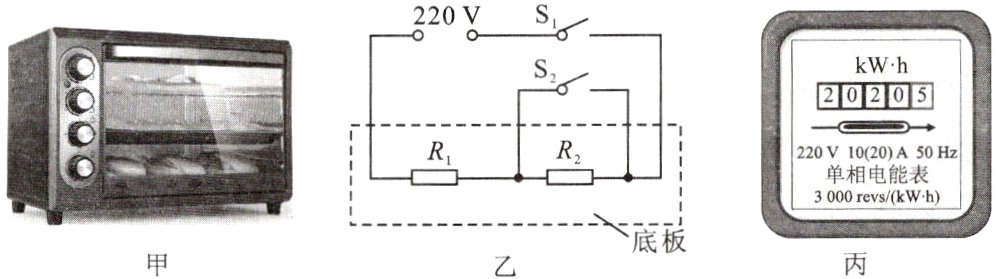

18. 某调温型电烤箱和简化电路分别如图甲、乙所示，它的工作电压为220V，R₁和R₂均为电烤箱中的加热元件，R₂的阻值为70Ω。当只闭合S₁时为低温挡，低温挡电烤箱的电功率为440W。
(1)低温挡工作时，电路中的电流是多少?
(2)发热电阻R₁的阻值是多少?
(3)高温挡时应该闭合的开关是______，高温挡的电功率是多少?
(4)小余发现傍晚用电高峰时，电烤箱内比平时温度低，他猜想是用电高峰时电压偏低所致，于是他想用电能表和秒表测量家庭电路的实际电压。傍晚用电高峰时，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在30s内电能表的转盘转了25转，电能表的铭牌如图丙所示，则用电高峰时家庭电路的实际电压为多少? (不考虑电阻值随温度的变化)

答案： 18.
(1)2A　
(2)40Ω　
(3)S₁、S₂　1210W
(4)200V
