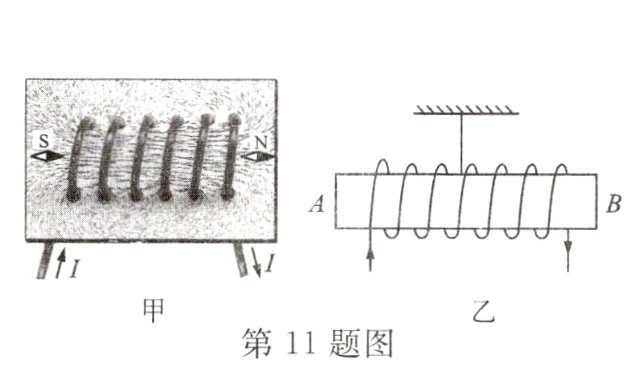

11. “探究通电螺线管外部磁场分布”的实验如图甲所示，先在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后，观察小磁针的指向，轻敲纸板，观察铁屑的排列情况。改变螺线管中的电流方向，发现小磁针转动，南北所指方向发生了改变。
（1）由以上实验可知：通电螺线管外部的磁场与________磁体的磁场相似；通电螺线管外部的磁场方向与螺线管中________的方向有关。
（2）为了进一步探究通电螺线管周围磁场的方向，可用________（选填“大头针”或“小磁针”）代替铁屑进行实验，为使磁场加强，可以在螺线管中插入一根________棒；观察实验现象后，应尽早断开开关，是为了保护电路和防止螺线管的________（选填“温度”“热量”或“内能”）过高。
（3）把螺线管沿东西方向水平悬挂起来，再给它通电，如图乙所示，通电螺线管转动，直至A端指向________方。
（4）如果我们把地磁场比作一个通电螺线管产生的磁场，赤道比作其中一条环绕导线，则导线中电流的方向应该是________（选填“自西向东”或“自东向西”）。

答案：
(1)条形 电流
(2)小磁针 铁 温度
(3)北
(4)自东向西

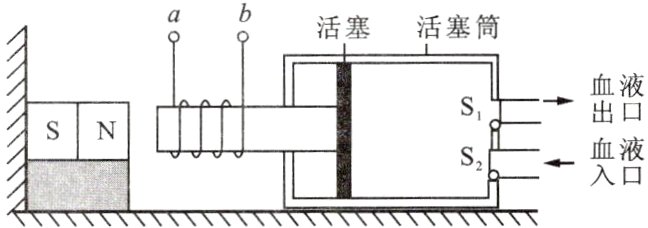

12. 医生给有心脏疾病的患者做手术时，往往要用一种被称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环。该装置的示意图如图所示，线圈ab固定在用软铁制成的活塞上（相当于一个电磁铁），通电时线圈与活塞组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。下列说法正确的是（ ）。

A. 若电流从a端流进线圈，从b端流出线圈，则电磁铁左侧为S极
B. 若电流从b端流进线圈，从a端流出线圈，则电磁铁右侧为S极
C. 要使血液流出该“心脏泵”，电流需从a端流进线圈，从b端流出线圈
D. 要使血液流入该“心脏泵”，电流需从a端流进线圈，从b端流出线圈

答案： C
