《2025年学霸题中题九年级物理上册苏科版》

1. 下列关于滑动变阻器(如图)的构造说法正确的是 (D)

A.线圈是用铜丝或铝丝制成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.瓷筒与线圈是绝缘的

答案： D

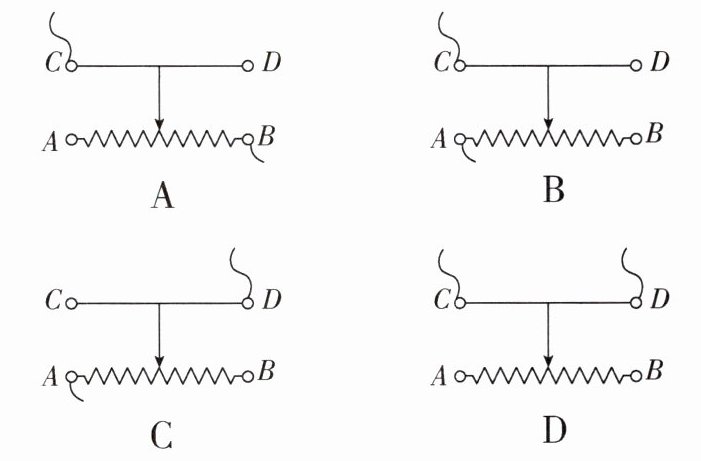

2. (2025·南通海安市期中)图示滑动变阻器连入电路的四种接法中,当滑片P向右滑动时,能使电路中电流变大的是 (A)

答案： A

3. 在学习使用滑动变阻器的实验中,连接电路时,开关应断开(填“闭合”或“断开”),滑动变阻器滑片应移至阻值最大处,目的是保护电路.

答案： 断开　阻值最大处　保护电路

4. 如图所示,当线夹子在铅笔芯上滑动时,灯泡的亮度发生变化,这是通过改变铅笔芯连入电路中的长度来改变其电阻的大小,电学实验器材中的滑动变阻器就是根据这一原理制成的,若将夹子从一端移动到另一端的过程中,灯泡的亮暗变化不明显,为使灯泡的亮暗变化较明显,可以更换细(填“粗”或“细”)的铅笔芯.

答案： 长度　滑动变阻器　细

5. (2025·扬州邗江实验学校期中)如图所示为旋转式变阻器,若图中旋转式变阻器的B、C两接线柱连入电路,则连入电路的弧形电阻片是PB段.若将该旋转式变阻器接入收音机中当作音量开关,当轴沿顺时针方向旋转时,收音机的音量将变大.

答案： PB　变大　解析:如题图所示，旋转式变阻器通过改变接入电路的电阻片的长度来改变接入电路的电阻值，当把B、C两接线柱连入电路，则连入电路的弧形电阻片是PB段.当轴沿顺时针方向旋转时，接入电路的电阻片变短，电阻值变小，电路中电流变大，所以收音机的音量将变大.

6. 如图所示,A为导线,BM、CN为两根相同的电阻丝,当滑片P向左移动时,要使灯泡L亮度不变,开关S (D)
A.只能接A
B.只能接B
C.只能接C
D.接B、C都可以

答案： D

7. 如图甲、乙所示是旋钮式电阻箱的外形和内部结构,它由9个1000Ω、9个100Ω、9个10Ω和9个1Ω的电阻组成,箱面上的4个旋钮对应的倍率分别是×1000、×100、×10、×1,使用时将两个接线柱接在电路中,只要调节这四个旋钮,便可以得到0~9999Ω范围内的任何整数电阻值.乙图所示电阻箱接入的总电阻为8163Ω.

答案： 0~9999 8163　解析:电阻箱使用时将两个接线柱接在电路中，调节四个旋钮，可使这些电阻全部串联在电路中，最大电阻为:1000Ω×9 + 100Ω×9 + 10Ω×9 + 1Ω×9 = 9999Ω，也可使这些电阻都不接入电路，即最小电阻为0.故可以得到0~9999Ω范围内的任何整数电阻值.乙图中，1000Ω电阻有8个串联接入，100Ω电阻有1个串联接入，10Ω电阻有6个串联接入，1Ω电阻有3个串联接入，电阻箱接入的总电阻为:1000Ω×8 + 100Ω×1 + 10Ω×6 + 1Ω×3 = 8163Ω.
