《2025年学霸题中题九年级物理上册苏科版》

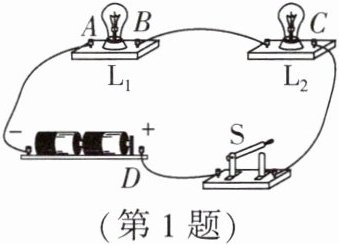

1. (2024·南京玄武区二模)如图所示电路,闭合开关后,观察到两灯均不亮,他用一根导线检测电路故障,发现故障仅为$L_2$断路,则检测时不可能出现的现象是(B)
A. 当导线接A、B两点时,两灯均不亮
B. 当导线接B、C两点时,灯泡$L_1$不亮
C. 当导线接C、D两点时,两灯均不亮
D. 当导线接A、D两点时,电源可能被烧坏

答案： B

2. 小红同学将相同的两只小灯泡$L_1$和$L_2$串联在电路中,如图所示,接通开关后发现灯泡$L_1、$$L_2$都不亮;当她用另一只相同规格的完好灯泡$L_3$并联在$L_1$两端时,发现三灯都不亮;当把$L_3$并联在$L_2$两端时,发现只有灯$L_3$亮了.产生这一现象的原因分析,你认为合理的是(D)
A. 灯泡$L_1、$$L_2$都发生了断路
B. 灯泡$L_1$完好,灯泡$L_2$断路
C. 灯泡$L_1$断路,灯泡$L_2$完好
D. 灯泡$L_1$短路,灯泡$L_2$断路

答案： D

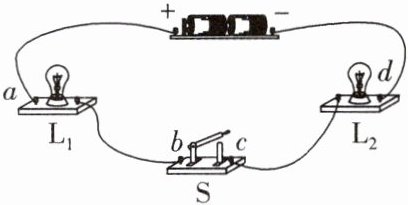

3. (2024·无锡江阴市期中)如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab、bc、cd和ac两点,灯$L_1、$$L_2$均不发光,再用导线连接到bd两点时,灯$L_1$发光$,L_2$不发光,由此判定电路的故障可能是(D)

A. 开关S断路
B. 灯$L_1$与开关S均断路
C. 灯$L_2$断路
D. 灯$L_2$与开关S均断路

答案： D

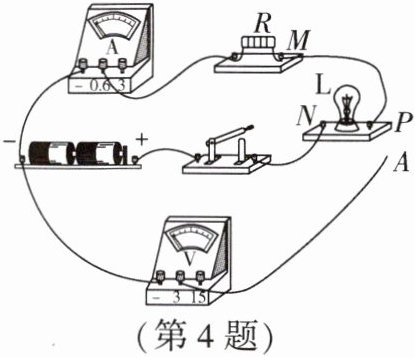

4. (2024·镇江一模)图示电路闭合开关后,电流表无示数,用A接触N时电压表有示数,接触M时电压表无示数,已知电表、开关均完好且电路中只有一个故障,为进一步判断故障,用A再接触P点,下列判断正确的是(C)
A. 电压表有示数,则L断路
B. 电压表无示数,则L短路
C. 电压表无示数,则L断路
D. 电压表有示数,则L短路

答案： C

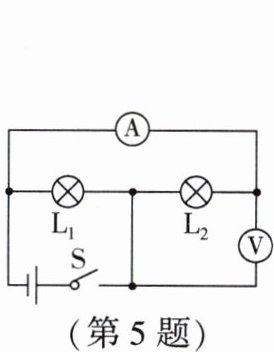

5. 如图所示,电源电压恒定不变,闭合开关S,灯$L_1$和$L_2$均发光,一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是(A)
A. 灯$L_1$断路
B. 灯$L_2$断路
C. 灯$L_1$短路
D. 灯$L_2$短路

答案： A

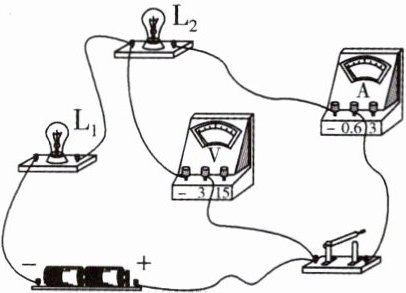

6. 如图所示的电路中,电源电压保持不变.闭合开关,电路正常工作,过了一会儿,有一只灯泡熄灭,另一只灯泡发光,电压表的示数变大.若电路中只有一处故障,则故障可能是(D)

A. 灯泡$L_1$断路
B. 灯泡$L_2$断路
C. 灯泡$L_2$短路
D. 灯泡$L_1$短路

答案： D 解析:由图可知为串联电路,过了一会儿,有一只灯泡熄灭,另一只灯泡发光,说明电路发生短路,电压表的示数变大,则与电压表并联的灯泡不能发生短路,即L₂不能发生短路,则灯泡L₁发生短路,此时,L₂两端电压变大为电源电压,电压表的示数变大,故D符合题意.
