《2025年学霸题中题九年级物理上册苏科版》

1.如图所示为一实物电路连接图,与之相对应的电路图是图中的 (C)

答案： C

2.请在两个虚线框内填“电源”和“开关”的符号,使开关都闭合时两灯组成并联电路。
]

答案：
如图所示
　　　　　　　　

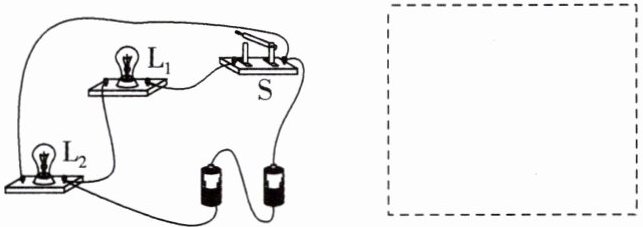

3.请根据图中实物图,在虚线框内画出相应的电路图。
]

答案：
如图所示
　　　　　　　　

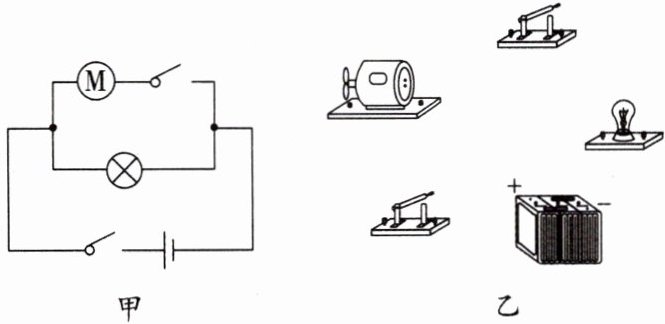

4.按照如图甲所示的电路图,将图乙所示的实物图连接起来,连线不能交叉。
]

答案：
如图所示
　　　　　　

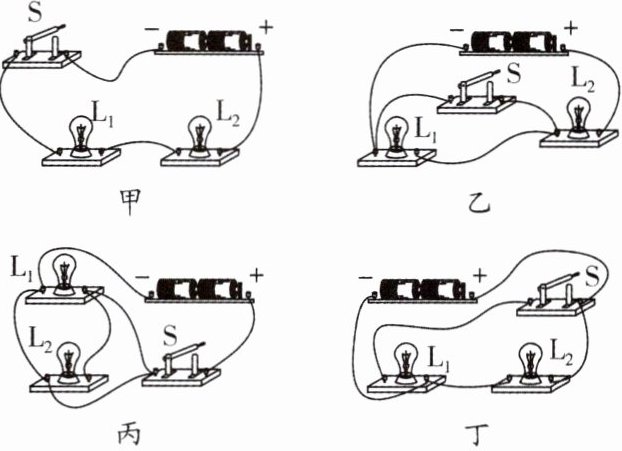

5.实验小组的同学连接了四个电路(如图)来探究开关的控制作用,下列判断正确的是(D)


A.甲电路中,开关S只控制$L_1$
B.乙电路中,闭合开关S,两灯都亮
C.丙电路中,闭合开关$S,L_1$亮$,L_2$不亮
D.丁电路中,断开开关$S,L_1$不亮$,L_2$亮

答案： D

6.(2024·徐州期中)如图所示的电路,如果只闭合开关$S_2,$则灯L₁会正常发光。如果闭合开关$S_1、$$S_2、$断开$S_3,$灯$L_1、$$L_2$之间是并联的；如果闭合S₁、S₃两个开关,则会发生电源短路。

答案： L₁ 并 S₁、S₃

7.在图中,闭合开关,灯L₃会发光。图中去掉导线CG,三盏灯串联。图中加接上导线DH 或 EH,三盏灯并联。

答案： L₃ CG DH 或 EH 解析:由图可知,闭合开关时,电流从电源正极出发经开关、灯L₃回到负极,L₁、L₂被短路,故只有灯L₃发光.要成为串联,应将CG这条线去掉,这样电流从电源正极流出,先后经过开关、L₁、L₂、L₃,回到电源负极,三盏灯串联.要使三灯并联,需要使每个灯泡各自形成一条回路,在D和H之间再接一条导线,这样从C - D - H是L₁所在的支路;从C - G - H是L₃所在的支路;从C - G - F - E - D - H是L₂所在的支路;或者在E和H之间再接一条导线,这样从C - G - H是L₃所在的支路;从C - D - E - H是L₁所在的支路;从C - G - F - E - H是L₂所在的支路,三灯泡并联.

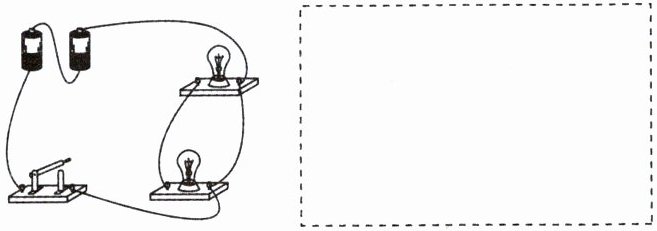

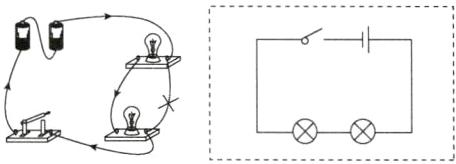

8.某同学连接了如图所示的错误电路,请去掉一根导线,使两个灯泡能够发光,在需去掉的线上打“×”,在改正后的电路中标明电流的方向,并在虚线框中画出它的电路图。
]

答案：
如图所示
