《2025年学霸题中题九年级物理上册苏科版》

14. 如图所示,甲、乙均为理想电表,当开关S闭合后灯$L_1、$$L_2$都能发光,灯$L_1$和$L_2$是并联在电路中的,甲为电流表,乙为电压表.

答案： 14.并 电流 电压 解析:由图可知,电表乙与$ L_1 $、$ L_2 $均并联,若乙为电流表,则两灯均被短路,故乙为电压表,$ L_1 $、$ L_2 $并联.电表甲接在干路中,两灯正常发光,故甲为电流表.

15. (2025·南京鼓楼区期中)如图甲所示,当开关闭合$ S_1 $、$ S_3 $,其他开关断开时,灯$L_1、$$L_2$并联,电流表$A_1、$$A_2$的示数如图乙、丙所示,则通过灯泡$L_1$的电流是1A;只闭合开关$S_1、$$S_2$时,灯$ L_2 $发光;当开关$ S_1 $、$ S_2 $、$ S_3 $同时闭合时,会造成电源短路,应坚决避免.

答案： 15.$ S_1 $、$ S_3 $ 1 $ L_2 $ $ S_1 $、$ S_2 $、$ S_3 $ 解析:要使灯$ L_1 $、$ L_2 $并联,则电流应分别经过两灯泡,故应闭合开关$ S_1 $、$ S_3 $,断开$ S_2 $.由并联电路特点可知$ I_1+I_2=I $,并且支路电流小于干路电流.观察乙图可知,电流表$ A_1 $的量程应为0~3 A,分度值为0.1 A,所以干路电流$ I=1.5\ \text{A} $.观察丙图可知,电流表$ A_2 $的量程应为0~0.6 A,分度值为0.02 A,支路电流$ I_2=0.5\ \text{A} $,则通过灯泡$ L_1 $ 的电流$ I_1=I-I_2=1.5\ \text{A}-0.5\ \text{A}=1\ \text{A} $.只闭合开关$ S_1 $、$ S_2 $时,灯$ L_1 $被短路,电路为$ L_2 $的简单电路,所以只有$ L_2 $发光.当开关$ S_1 $、$ S_2 $、$ S_3 $同时闭合时,电流从正极出发,不经过用电器直接回到负极,造成电源短路,所以应坚决避免.

16. (4分)图中,用直棒提升重物,画出图示位置所用最小力$F_1$和阻力$F_2$的力臂$l_2.$

(第16题)

答案：
16.如图所示
　　　　　　

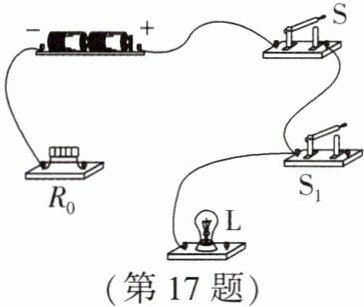

17. (4分)小明设计了一款道路井盖移动报警电路,由电源、警示灯L、保护电阻R₀、开关S和$S_1$组成.闭合开关S,当井盖未被移动时,相当于开关$S_1$闭合,警示灯L不亮;当井盖被移动时,相当于开关$S_1$断开,警示灯L发光提醒路人.请根据以上要求,将图中的电路补充完整.

(第17题)

答案：
17.如图所示
　　　　　　

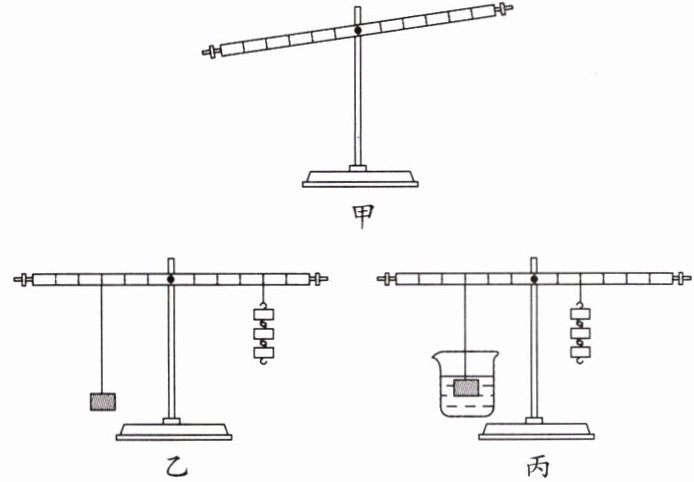

18. (12分)在学习了密度、浮力、杠杆的相关知识后,小丽同学根据杠杆的平衡条件测出了一个物块的密度,请帮她将下列步骤补充完整.(g取10 N/kg,ρ水$= 1.0×10^3kg/m^3)$

甲
乙
丙
(1)相邻两刻度间距离相等的轻质杠杆静止在如图甲所示的位置,此时杠杆是(填"是"或"不是")处于平衡状态,为了使杠杆在水平位置平衡,应将平衡螺母向右(填"左"或"右")调节.
(2)调节杠杆水平平衡后,用细线将物块挂于杠杆左侧,将3个钩码挂于右侧,杠杆仍处于水平平衡,如图乙所示,每个钩码质量100g,则物块质量为400g.
(3)将该物块浸没在装有水的烧杯中,调节右侧钩码的位置,使杠杆处于水平平衡,如图丙所示,则物块在水中所受浮力为2N.
(4)物块的密度是$2×10^3$$kg/m^3.$
(5)在探究杠杆平衡条件的实验中,多次改变钩码的位置和个数,收集多组数据的目的是A(填字母).
A. 避免实验的偶然性,便于得到普遍规律
B. 取平均值,减小误差

答案： 18.
(1)是 右
(2)400
(3)2
(4)$ 2×10^3 $
(5)A
