《2025年学霸题中题九年级物理上册苏科版》

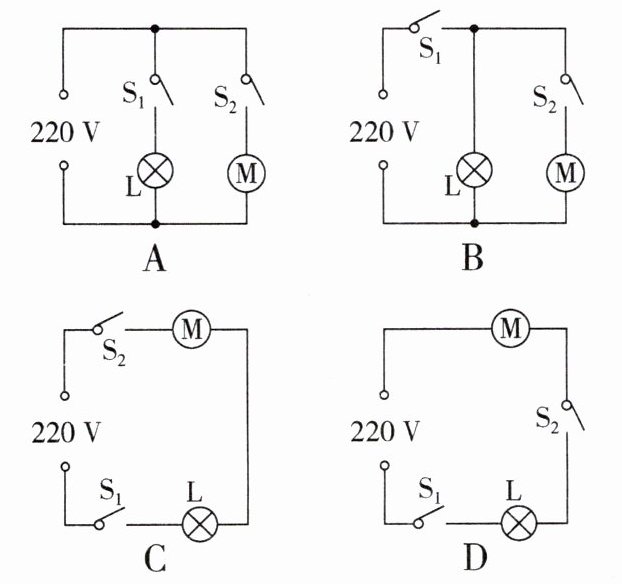

1. (2024·无锡中考)电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机(电动机)由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路中符合上述特点的是(A)

[A][B]
[C][D]

答案： A

2. (2025·南京建邺区期中)如图是一种发光回旋飞球.只闭合开关$S_1,$球内螺旋桨转动,球飞行但不发光;再闭合$S_2,$球既飞行又发光;若只闭合$S_2,$球不飞行也不发光.下列电路设计中符合要求的是(B)

答案： B

3. (2024·连云港东海县期中)如图所示的电路,闭合开关S后$,L_1、$$L_2、$$L_3$均发光,若再闭合开关$S_1,$将会发生的现象是(B)

$A. L_1、$$L_3$亮$,L_2$不亮
$B. L_1$亮$,L_2、$$L_3$不亮
$C. L_1、$$L_2、$$L_3$都不亮
$D. L_1、$$L_2、$$L_3$都亮

答案： B

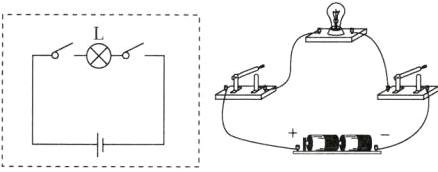

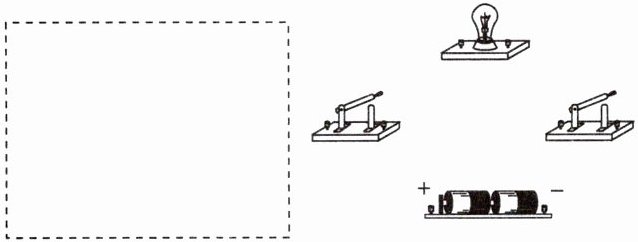

4. 在校园歌手初赛环节中,歌手需要同时获得两位评委的通过(按下开关)就能成功进入复赛(亮灯).请你设计一个电路,只有两个开关同时闭合时灯亮.请你在虚线框中设计电路,并将实物元件连成电路.

答案：
如图所示
　　　

5. (2024·宿迁宿豫区期中)小慧在"连接串联电路"的实验中,实验电路如图所示.

(1)在连接电路时,开关应该处于断开状态.
(2)连接好电路后闭合开关S,若小慧发现$L_1$亮$,L_2$不亮,则故障是$L_2$短路(填$"L_2$灯丝断了"或$"L_2$短路").
(3)连接好电路后闭合开关S,若小慧发现$L_1、$$L_2$两只灯泡都不亮,她用一根导线接在A、B两点,两灯仍不亮,又将导线拆下连接在B、C两点,发现$L_1$亮了,则故障是$L_2$灯丝断了(填$"L_1$灯丝断了$""L_2$灯丝断了$""L_1$短路"或$"L_2$短路").

答案：
(1)断开
(2)L₂短路
(3)L₂灯丝断了

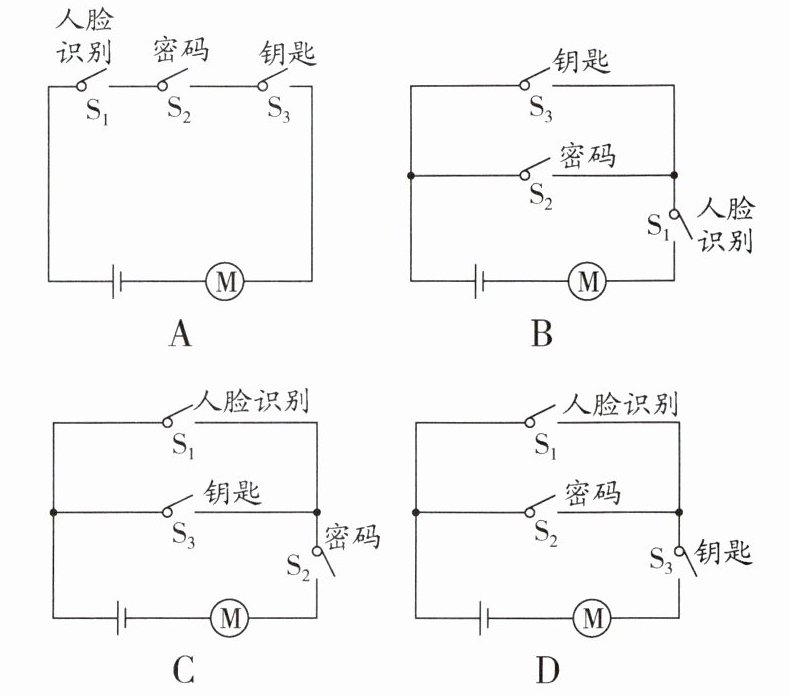

6. (2024·湖南中考)科技小组模拟"智能开锁"设计的电路图,有两种开锁方式,即"人脸识别"与输入"密码"匹配成功,或"人脸识别"与使用"钥匙"匹配成功才可开锁.现用$S_1$表示人脸识别$,S_2、$$S_3$分别表示密码、钥匙.匹配成功后对应开关自动闭合,电动机才工作开锁.满足上述两种方式都能开锁的电路是(B)

[A][B]
[C][D]

答案： B
