《2025年学霸题中题九年级物理上册苏科版》

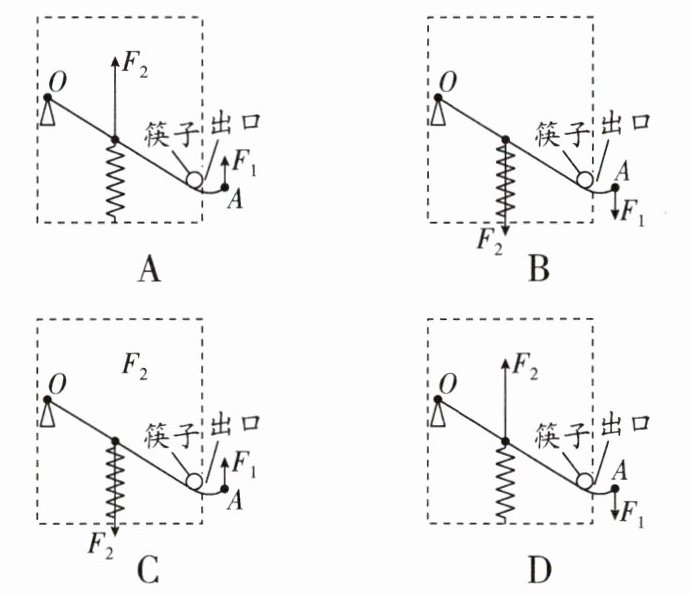

9. (2025·苏州四区期中)如图,在筷子盒A处施力时,筷子从出口滚出,以下哪个选项能正确表示在A处施力时该装置的杠杆模型 (D)

答案： 9. D 解析:A处施加的动力的方向是向下的,支点在杠杆的最左侧,向下按的时候弹簧被压缩,故阻力的方向是向上的,故D符合题意.

10. 如图所示为一轻质硬棒,在A点悬挂一个重物G,在C点作用一拉力F,使硬棒水平平衡,则硬棒的支点可能在杠杆上的D(填“A”“B”“C”或“D”)点.

答案： 10. D 解析:动力和阻力使杠杆的转动方向相反,物体对杠杆施加的拉力使杠杆逆时针转动,另一个力需要使杠杆顺时针转动,A点和C点是力的作用点,作为支点时力臂为零,不可能作为支点,B点作为支点时,两个力使杠杆转动方向相同;D点作为支点时,两个力使杠杆转动方向相反,故支点可能在D点.

11. 超市里的手推车如图所示,某顾客推着空车前进,当前轮遇到障碍物A时,顾客向下按扶手,这时手推车可看成杠杆,支点是C点;当后轮遇到障碍物A时,顾客向上提扶手,这时支点是B点.

答案： 11. C B 解析:当前轮遇到障碍物A时,顾客向下按扶手,这时手推车可看成杠杆,支点是C点;当后轮遇到障碍物A时,顾客向上提扶手,这时支点是B点.

12. 按题目要求画图.有一种弹性门,结构如图所示.现用力$F_1$把门推开,弹性绳会被拉长,门处于静止状态,画出弹性绳对门的拉力$F_2$以及$F_1$的力臂$l_1.$

答案：
12. 如图所示

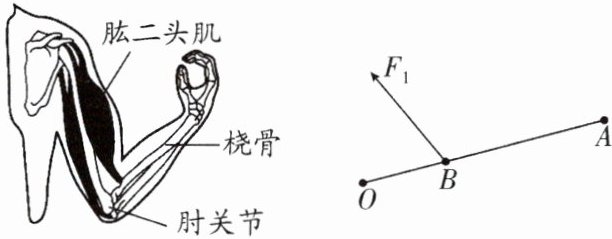

13. (2024·枣庄中考)用手提起重物时,前臂可简化为杠杆:桡骨在肱二头肌牵引力$F_1$的作用下,绕肘关节(支点O)转动,如图所示.请在图中画出动力$F_1$的力臂$l_1$和阻力$F_2$的示意图.

答案：
13. 如图所示

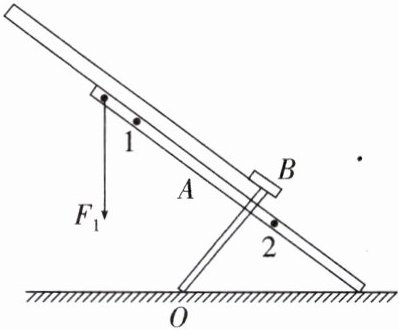

14. 如图是一款可调手机支架简化图,支架由A、B两部分组成,B穿过A上的不同插孔可以对支架进行调节.支架可看作一个杠杆,O为支点,手机对支架的力可以等效为动力$F_1.$请画出动力$F_1$的力臂$l_1;$为了保持支架稳定,请你在1、2两点中选出支架的重心并画出支架重力的示意图.

答案：
14. 如图所示

解析:将F₁的作用线延长,从支点O画出动力作用线的垂线段,即动力臂;由于支架可看作一个杠杆,O为支点,手机对支架的力可以等效为动力,使得杠杆逆时针转动,则阻力必须使得杠杆顺时针转动,则支架竖直向下的重力的作用点必须在支点的右侧,故从2位置画出重力的示意图.

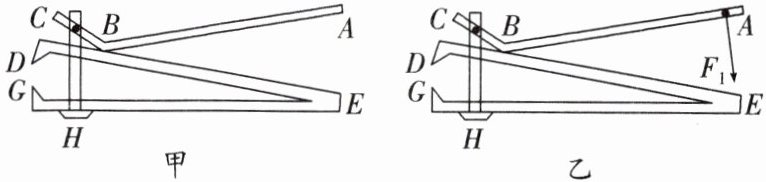

15. 如图所示,当用指甲剪剪指甲时,指甲剪可以看成多个杠杆的组合.请按以下要求作图:
(1)在图甲中画出杠杆DBE的动力臂$l_1$和阻力$F_2;$
(2)在图乙中画出杠杆ABC受到动力$F_1$时的动力臂$l_1$和阻力$F_2.$

答案：
15.
(1)如图所示

(2)如图所示

解析:
(1)杠杆DBE,以E点为支点,阻力F₂作用在D点,方向向上;动力F₁作用在B点,方向垂直于接触面向下,过B点画出动力F₁的作用线,从E点向F₁的作用线画垂线,E点到垂足的距离即为动力臂l₁.
(2)杠杆ABC,绕C点自由转动,故以C为支点,过C作F₁的反向延长线的垂线,即为动力臂l₁;阻力作用在B点,杠杆ABC对DBE的作用力垂直于接触面向下,根据力的作用是相互的,B点受到的阻力方向垂直于接触面向上.
