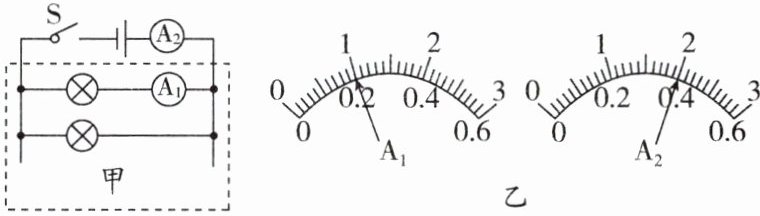

14. 如图甲所示,电源电压不变,当开关S闭合时,两个完全一样的电流表$A_{1}和A_{2}$都有示数,虚线框内并联的小灯泡数量未知,且每条支路上只有一个小灯泡,小灯泡的规格都一样.

(1)若电流表$A_{1}$ 的示数为0.2 A,电流表$A_{2}$的示数为1.2 A,则虚线框内有 6个灯泡.
(2)若小明观察到两个电流表指针偏转如图乙所示,请推测虚线框内有 2或10个灯泡.第3关练思维宽度难度级别：★★★★★

答案：
(1)6
(2)2或10 解析:
(1)由题意可知,灯泡并联,电流表A₂测干路电流,电流表A₁测支路的电流,若电流表A₁的示数为0.2A,则I₁ = 0.2A,电流表A₂的示数为1.2A,则I = 1.2A,已知每条支路上只有一个小灯泡,小灯泡的规格都一样,则流经每个灯泡的电流都相等,由并联电路中干路电流等于各支路电流之和,可知,虚线框内灯泡的个数n = $\frac{1.2A}{0.2A}$ = 6(个).
(2)因为并联电路中干路电流等于各支路电流之和,如果电流表A₁的量程为0~0.6A,分度值为0.02A,示数为0.2A,电流表A₂的量程为0~3A,分度值为0.1A,示数为2A,即I' = 2A;则虚线框内灯泡的个数n' = $\frac{2A}{0.2A}$ = 10(个);如果电流表A₁的量程为0~3A,分度值为0.1A,示数为1A,电流表A₂的量程为0~3A,分度值为0.1A,示数为2A,即I' = 2A;则虚线框内灯泡的个数n'' = $\frac{2A}{1A}$ = 2(个);如果电流表A₁的量程为0~0.6A,电流表A₂的量程为0~0.6A,虚线框内灯泡的个数为2个.

15.如图所示,使$L_{1}$ 和$L_{2}$两个灯泡并联,两灯泡正常工作,a、b、c三个电流表或电压表的示数依次为$1.5、1 .2、2 .5$,则灯泡$L_{1}$两端电压为2.5V, $L_{I}$中的电流为0.3A.

答案： 2.5V 0.3A 解析:因两灯泡正常工作,则两灯泡和电源之间必定是通路,则a应为电流表;如果b是电压表,则L₂ 会断路,不能正常工作,故b只能是电流表;若c为电流表,a、b也为电流表,则电源被短路,故c只能为电压表.由此可知,L₁、L₂并联,c为电压表,测量并联电路两端的电压(即电源电压),故电源电压为2.5V,灯泡L₁两端的电压也为2.5V.两灯泡并联,a表测干路电流,b表测量通过L₂的电流;已知a、b的读数分别为1.5、1.2,即干路电流I = 1.5A,通过L₂的电流I₂ = 1.2A,所以通过L₁的电流为I₁ = I - I₂ = 1.5A - 1.2A = 0.3A.

16.核心素养科学思维如图所示,开关S、$S_{1}$都闭合时,电灯$L_{1}$、$L_{2}$$L_{3}$的连接方式并联,电流表$A_{2}$测量$L_{1}$、$L_{2}$的电流,$A_{1}和A_{2}$的指针偏转角度相同,且电流表有两个量程分别为$0\sim0 .6 A ,0\sim3 A$,此时通过$L_{1}$$L_{3}的电流之比为1:8随后将开关S_{1}$断开,发现$A_{2}$ 的示数减少了$0 .2 A$,那么开关S、$S_{I}都闭合时流过L_{2}$ 的电流为0.15A .

答案： 并联 L₁、L₂ 0.15 解析:开关S、S₁都闭合时,电灯L₁、L₂、L₃分别与电源的正负极连接,所以它们是并联在一起的.由电路图可知,电流表A₂连接在L₁、L₂前的干路上,所以电流表A₂测量L₁、L₂的电流.由电路图可知Iₐ₁ = Iₗ₂ + Iₗ₃,Iₐ₂ = Iₗ₂ + Iₗ₁,Iₗ₁ : Iₗ₃ = 1:8,A₁和A₂的指针偏转角度相同,所以有Iₐ₁ = 5Iₐ₂,联立以上式子解得3Iₗ₁ = 4Iₗ₂.开关S₁断开,发现A₂的示数减少了0.2A,所以Iₗ₁ = 0.2A,所以Iₗ₂ = $\frac{3}{4}$Iₗ₁ = 0.15A.若5Iₐ₁ = Iₐ₂,同理求得Iₗ₂为负数,故不成立.综上可得Iₗ₂ = 0.15A.

7.在探究并联电路的电流特点时,某班各组同学从甲､乙､丙､丁四种规格灯泡中,选取两个并联起来接在相同电源上,组成如图Ⅰ所示的电路.




(1)用电流表测出电路中三个位置的电流来寻找规律,以下取点不合适的是C.A.E､A､D B.E､B､C C.F､C､D D.F､A､D
(2)小王组连接电路时,刚接好最后一根导线,小灯泡就发光了,原因是连接电路时开关未断开.
(3)小明组连接了如图2所示的实物连接图此时,电流表测的是通过干路(填“$L_{I}$ ”“$L_{2}$”或 “干路”)的电流.
(4)小李组闭合开关,电流表示数如图3所示,为了测量结果准确,她应该断开开关,电流表改用小量程.
(5)某次测量中,小红发现电流表接线柱共连接三根导线,如图4所示,其中导线甲中的电流为0 .2 A,导线乙中的电流为0 .3 A ,则根据电路电流特点,导线丙中的电流为0.1A或0.5A.

答案：
(1)C
(2)连接电路时开关未断开
(3)干路
(4)断开开关,电流表改用小量程
(5)0.1A或0.5A 解析:
(1)取点F、C、D,即用电流表测干路的电流和通过L₂的支路电流,没有测量通过L₁的支路电流,故C符合题意.
(2)为保护电路,连接电路时开关应断开,刚接好最后一根导线,小灯泡就发光了,可能是连接电路时,开关没有断开.
(3)由图2可知,两灯泡并联,电流表在干路中,电流表测的是通过干路的电流.
(4)闭合开关,电流表示数如题图3所示,电流表指针偏转角度较小,为了测量结果准确,她应该断开开关,换接电流表小量程,重新进行实验.
(5)某次测量中,发现电流表接线柱上共连接了三根导线,如题图4所示,其中导线甲中的电流为0.2A,导线乙中的电流为0.3A.若电流从甲、丙流入,从乙流出,根据并联电路电流的规律I丙 = 0.3A - 0.2A = 0.1A;若电流从甲、乙流入,从丙流出,根据并联电路电流的规律I'丙 = 0.2A + 0.3A = 0.5A.
