《2025年学霸题中题九年级物理上册苏科版》

7. 如图所示的电路中,电源电压保持不变,开关S由断开到闭合,电压表和电流表的示数变化情况是(B)
A.电压表示数变大,电流表示数不变
B.电压表示数不变,电流表示数变大
C.电压表示数不变,电流表示数不变
D.电压表示数变大,电流表示数变大

答案： B

8. 如图,开关闭合时,电压表$V_{1}$的读数为4 V,电压表$V_{2}$的读数为6 V,电流表A的读数为0.2 A.如果把电压表$V_{1}换成电流表A_{1}$,电压表$V_{2}换成电流表A_{2}$,电流表A换成电压表V,则电压表V的读数为(D)
A.2 V
B.4 V
C.6 V
D.10 V

答案： D

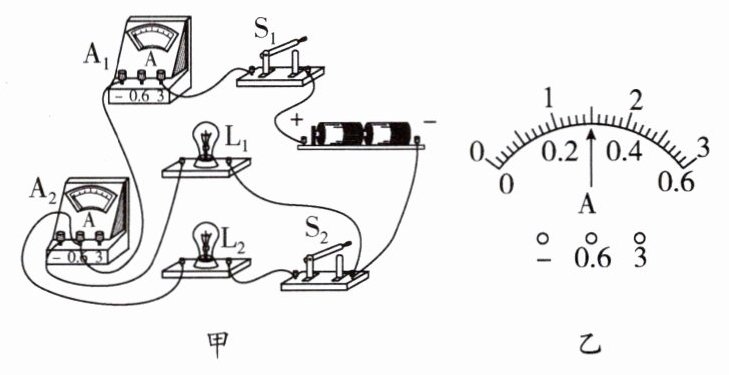

9. 如图甲所示电路,闭合开关$S_{1}$、$S_{2}$时,灯泡$L_{1}和L_{2}$发光,电流表$A_{1}$、$A_{2}$的指针指在同一位置如图乙所示.下列说法中正确的是(C)


A.通过灯泡$L_{1}$的电流为1.2 A
B.取下灯泡$L_{2}$,电流表$A_{1}$的示数变为0
C.若某时刻只有灯泡$L_{1}$熄灭,$A_{1}$的示数变化0.3 A
D.若只断开开关$S_{2}$,电流表$A_{2}$示数变小

答案： C

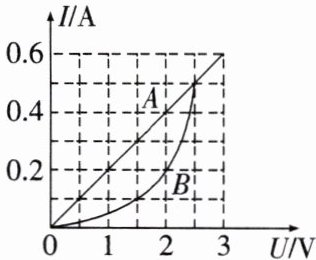

10. (2024·扬州宝应县期中)有两个电路元件A和B,流过元件的电流与其两端电压的关系如图.若它们串联时电流为0.2 A,并联在另一电路时电压为2 V,则串联时A、B的总电压和并联时A、B的总电流分别为(D)

A.2 V,0.6 A
B.2 V,0.4 A
C.3 V,1 A
D.3 V,0.6 A

答案： D

11. (2025·南京建邺区期中)如图所示电路,电源电压恒定.闭合开关$S_{1}$、$S_{2}$,小灯泡$L_{1}$、$L_{2}$均发光.电压表V的示数为6 V,电流表$A_{1}和A_{2}$的指针均如图乙所示.若只断开开关$S_{2}$,则电表$A_{1}$、$A_{2}$和V的示数变为(A)
A.1.2 A,0 A,0 V
B.1.5 A,0 A,6 V
C.0.3 A,1.2 A,6 V
D.1.5 A,0.3 A,0 V

答案： A 解析:由实物图可知,闭合开关S₁、S₂,两灯泡并联,电流表A₁在干路上测干路电流,电流表A₂测L₂所在的支路电流,电压表测L₂两端电压;此时电压表V的示数为6V,电流表A₁和A₂的指针偏转角度相同,根据并联电路电流的特点可知,电流表A₁示数大,因此选用的是0~3A量程,示数为1.5A,则干路电流为1.5A;电流表A₂示数小,因此选用的是0~0.6A量程,示数为0.3A,即通过L₂的电流为0.3A,所以通过L₁的电流为I₁=I - I₂=1.5A - 0.3A = 1.2A.若只断开开关S₂,由实物图可知,此时电路为只有L₁ 的简单电路,电流表A₁测通过L₁的电流,因L₁两端电压不变,因此电流不变,所以电流表A₁的示数为1.2A,电流表A₂处于断路状态,示数为0A,电压表也无法连接电源两端,示数为0V.故A符合题意.

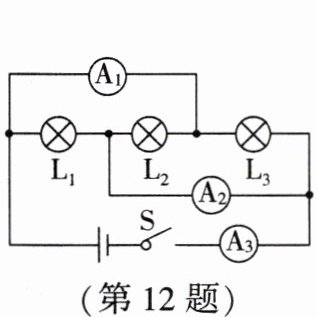

12. 如图所示,开关S闭合后,$A_{1}$表示数为0.5 A,$A_{3}$表示数为0.7 A,流过灯$L_{2}$的电流为0.4 A,则流过灯$L_{3}$的电流为100mA,$A_{2}$表示数为0.6A.

答案： 100 0.6

13. 电路中开关状态如图所示,要使灯泡$L_{1}和L_{2}$并联,先闭合开关S,再闭合开关S₁、S₃；若同时闭合开关S、$S_{2}和S_{3}$,可以工作的灯泡是L₁；若将$S_{1}$、$S_{2}和S_{3}$全部换成实验室中常用的电流表或电压表且使两灯并联,则$S_{2}$处应为电压表,三个电表中若两个相同的电表指针偏转角度相同,则通过$L_{1}和L_{2}$的电流之比是4:1.

答案： S₁、S₃ L₁ 电压 4:1 解析:要使灯泡L₁和L₂并联,应先闭合开关S,再闭合开关S₁、S₃.若同时闭合开关S、S₂ 和S₃,则灯泡L₂被短路,电路中只有灯泡L₁,所以可以工作的灯泡只有L₁.由于电流表串联在电路中,相当于导线,电压表并联在电路中,相当于断开电路,所以将开关S₁、S₃ 换成电流表,开关S₂换成电压表.三个电表中若两个相同的电表指针偏转角度相同,则两个相同的电表分别为开关S₁、S₃处的电流表,由于S₃处的电流表在干路中,测量干路中电流,开关S₁处的电流表在支路中,测量灯泡L₂的电流;两个电流表指针偏转角度相同,说明两个电流表选择的量程不同,S₃处的电流表选择0~3A量程,S₁处的电流表选择0~0.6A量程,所以干路中的电流与通过灯泡L₂的电流之比为5:1;由于并联电路中,干路中的电流等于各支路中的电流之和,所以通过L₁和L₂的电流之比为4:1.
