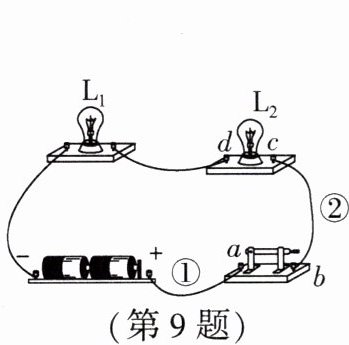

9. (2024·盐城盐都区一模)在如图所示的电路中,闭合开关,两灯泡都不发光.为了寻找灯泡不亮的原因,用导线将电压表的正接线柱固定在电源正极,电压表负接线柱上的导线依次接触a、b、c、d四个接线柱,发现与a、b接线柱接触时电压表无示数,与c、d接线柱接触时电压表有示数.若电路中只有一处断路,位置可能是 (C)

A.灯泡$L_1$断路
B.导线①断路
C.导线②断路
D.灯泡$L_2$断路

答案： C

10. 如图所示的电路由电源、开关S、两个小灯泡$L_1、$$L_2$和甲、乙、丙三个电表(电流表或电压表)组成.闭合开关S后,两个小灯泡$L_1、$$L_2$均能发光.下列关于甲、乙、丙三个电表的判断,正确的是 (B)
A.甲是电压表,乙、丙是电流表
B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表
D.丙是电流表,甲、乙是电压表

答案： B 解析:电流从电源正极出发,经过开关,分为两条支路,一条经过L₂,一条经过丙表到达L₁,由于丙表和L₁串联在一条支路中,所以丙表是电流表;电流到达L₁左端,不经过L₁到达乙表,如果乙表是电流表,则电流不经过用电器,直接到电源负极,电路中出现短路,所以乙表是电压表;电流经过L₁后,到L₂左端会合,会合后电流经过甲表到电源负极,所以甲表是电流表;故乙是电压表,甲、丙是电流表,故B正确.

11. (2024·泰州兴化市期中)如图甲所示,闭合开关,电压表测的是L₁两端的电压.如图乙所示,电压表的示数是0.5V.如图丙所示的电路中,闭合开关S后,两灯均发光,则甲是电流表,乙是电压表.(均填"电流表"或"电压表")

答案： L₁ 0.5 电流表 电压表 解析:由图甲知道,小灯泡L₁、L₂是串联连接的,电压表V与灯泡L₁并联,测量的是L₁两端的电压.由图乙知道,电压表使用的是0~3 V的量程,分度值是0.1 V,示数是0.5 V.由图丙知道,闭合开关S后,两个灯泡都能发光;若乙是电流表,则灯泡L₂会被短路,所以乙是电压表,甲与灯泡L₂串联,为电流表,则两个灯泡组成并联电路.

(1)上述插入镁片和碳片的盐水杯相当于电路中的电源(填"用电器"或"电源"),它工作时将化学能转化为电能.
(2)当盐水的温度为50℃时,小昕同学拆下与电动机相连的导线,换接电压表,元件正常,连接良好,如图2所示,这个电池的正极是碳片(填"镁片"或"碳片").
(3)小昕同学继续观察发现,当盐水的温度降为25℃时,电压表的示数如图3所示,盐水电池两端电压减小,她猜想出现这个现象的原因有两个:
A:盐水电池在工作时,镁片逐渐被氧化消耗;
B:盐水电池在工作时,盐水温度降低.
你支持猜想A(填"A"或"B"),请设计实验验证你支持的猜想:
①实验所需增加的器材:一块新的镁片;
②实验步骤:保持盐水的温度在25℃不变，换上一块新的镁片，观察电压表的示数变化;
③判断方法:若电压表示数重新变大，则说明电压降低是镁片氧化消耗造成的；若电压表示数大小不变，则说明电压降低不是镁片氧化消耗造成的.

答案：
(1)电源 化学 电
(2)碳片
(3)A、B均可,对应操作见解析 解析:
(1)插入镁片和碳片的盐水杯可使小车运动,所以相当于电路中的电源,工作时将化学能转化为电能.
(2)由图2知,电压正向偏转,说明电压表的正接线柱接入的是电池的正极,即碳片是电池的正极.
(3)当盐水的温度降为25℃时,盐水电池两端电压减小,可能是镁片逐渐被氧化消耗引起的,也可能是盐水温度降低造成的,根据控制变量法可分别进行探究:如果支持猜想A,则保持盐水的温度在25℃不变,换上一块新的镁片,若电压重新变大,则说明电压降低是镁片氧化消耗造成的,若电压大小不变,则说明电压降低不是镁片氧化消耗造成的;如果支持猜想B,则保持镁片不变,重新换上50℃的盐水,若电压重新变大,则说明电压降低是盐水温度降低造成的,若电压大小不变,则说明电压降低不是盐水温度降低造成的.
