《2025年学霸题中题九年级物理上册苏科版》

1. 小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作.关于冰箱里的灯和压缩机的连接方式,下列判断正确的是 (B)
A.一定是串联
B.一定是并联
C.有时是串联,有时是并联
D.不能判断是串联还是并联

答案： B

2. (2024·呼和浩特中考)晚自习时,教室中正常发光的某一盏灯突然熄灭了;新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光.关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是 (D)
A.前灯短路,后灯串联
B.前灯短路,后灯并联
C.前灯断路,后灯串联
D.前灯断路,后灯并联

答案： D

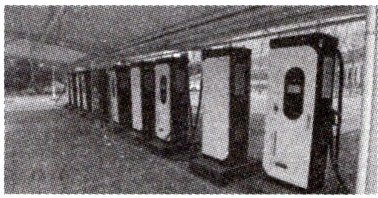

3. (2025·苏州唯亭学校期中)如图,这是电动汽车充电站的一排充电桩,这些充电桩之间是并联(填"串联"或"并联",下同)的;用一个充电桩给电动汽车充电时,电动汽车与该充电桩之间是串联的.

答案： 并联 串联

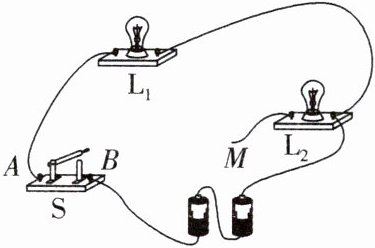

4. (2024·无锡江阴市期中)如图所示,某同学要连接由$L_1$和$L_2$组成的并联电路.若开关S要同时控制两盏灯,应将导线M端接到图中A(填"A"或"B")点;若该电路工作一段时间后$,L_1$熄灭$,L_2$正常,则电路中发生的故障可能为L₁ 断路(假设故障只发生在电灯上).

答案： A L₁ 断路 解析:当导线M端接到图中A点时,开关S位于干路上,同时控制两盏灯;当导线M端接到图中B点时,开关S位于灯泡L₁所在支路上,只控制该支路,不能控制L₂所在的支路.并联电路中,如果一条支路短路,则电源被短路,两灯均不亮,所以是发生了断路.L₁熄灭,L₂正常,则说明是L₁断路.

5. 在如图所示的电路中,下列说法正确的是 (D)
A.当只闭合开关$S_1、$$S_2$时$,L_1、$$L_2$并联
B.当只闭合开关$S_2、$$S_3$时$,L_1、$$L_2$串联
C.当只闭合开关$S_1、$$S_3$时$,L_1、$$L_2$串联
D.当闭合开关$S_1、$$S_2、$$S_3$时,电源短路

答案： D

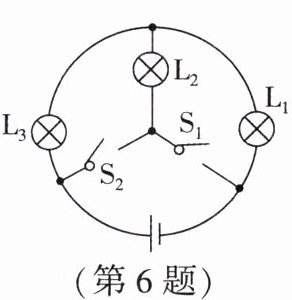

6. 如图所示$,S_1、$$S_2$都断开时,L₃和L₁是串联的;要使$L_1$和$L_2$并联,应闭合的开关是S₁,$S_1、$$S_2$闭合时,会出现短路现象.

答案： L₃ L₁ S₁ 短路 解析:当S₁、S₂都断开时,电流从电源正极出发,经L₃、L₁流回负极,此时一条电流路径流过两个用电器,是L₃和L₁串联.并联是用电器并列连接,也就是首首相连、尾尾相连,图中L₁和L₂上端已经相连,只要把下端相连,因而要闭合开关S₁,L₁和L₂并联后再与L₃串联.S₁、S₂闭合时,电流从电源正极出发,经S₂、S₁流回负极,没有经过任何用电器,此时会出现电源短路现象.

7. 小明利用两个小灯泡设计一个电学实验盒,如图甲所示.
(1)闭合开关,两只小灯泡都亮;断开开关,两灯泡同时熄灭,根据此现象可知两灯泡______不一定(填"一定"或"不一定")串联.
(2)当他用图乙所示元件并联接到图甲CD两端,短时间闭合开关,发现两个小灯泡均不亮,拆下此导线,两灯均发光,则它们的连接方式是______并联.
(3)小华认为小明的做法可能会对元件有伤害,于是他将实验盒上面的一个小灯泡$L_2$拧下,再闭合开关,观察______L₁的发光情况,由此也可以简单判断出它们的连接方式.

答案：
(1)不一定
(2)并
(3)L₁的发光情况
