《2025年学霸题中题九年级物理上册苏科版》

1. 杠杆AO在力$F_1、$$F_2$的作用下处于静止状态$,l_2$是力$F_2$的力臂,在图中画出力$F_1$的力臂$l_1$和力$F_2。$

答案：
1.如图所示
　　　　　　

2. 如图,在A点施加一个最小的力F,使杠杆在图中所示的位置上平衡,试画出这个力F的示意图。

答案：
2.如图所示
　　　　　　

3. (2024·苏州期中)如图是汽车的刹车踏板,请在图中画出踏力$F_1$的力臂,并在A点画出阻力$F_2$的示意图。

答案：
3.如图所示
　　　　　　　　

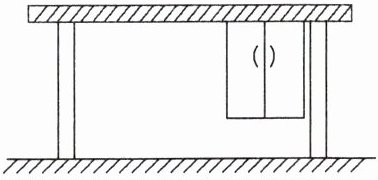

4. 如图是一种常见的一侧带有书柜的办公桌。现在要用一个最小的力将其一端抬离地面,请画出这个最小的力F的示意图并作出其力臂,并标明支点O。

答案：
4.如图所示
　　　　　　　　

5. 新趋势 跨学科实践 舞蹈诗剧《只此青绿》用舞蹈复活了《千里江山图》。舞蹈演员借助重力下腰的过程中,其身体可视为杠杆,简化为如图所示,A、B两点为地面对该舞蹈演员两脚支持力的作用点,O为舞蹈演员的重心,请画出以A为支点的大致阻力$F_2$和动力臂l。

答案：
5.如图所示
　　　　　　　

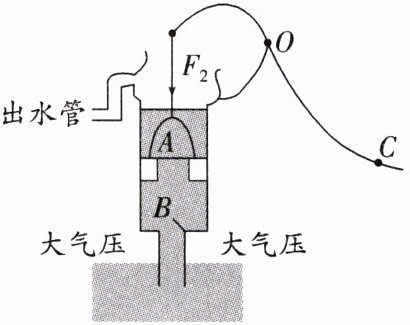

6. 学校组织学生参加劳动实践活动,在基地发现了一台活塞式抽水机,在杠杆C处用力便可取水。请在图中画出：
(1)阻力$F_2$的力臂$L_2；$
(2)在C处所用最小力$F_1$的示意图。

答案：
6.如图所示
　　　　　　

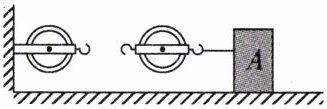

7. 利用如图所示的滑轮组拉着物体A水平向左做匀速直线运动,请画出滑轮组最省力的绕线情况。

答案：
7.如图所示
　　　　　　　
解析:由图可知，滑轮组由一个动滑轮和一个定滑轮组成，最多可由3段绳子通过动滑轮，根据“奇动偶定”规律，从动滑轮开始，依次绕线.

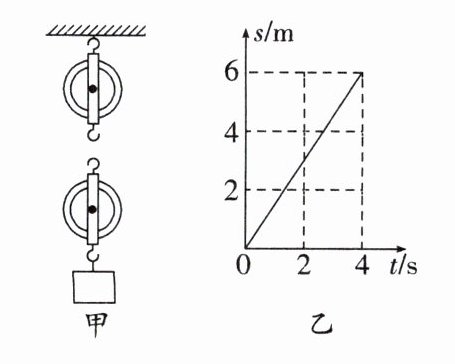

8. (2024·苏州高新区期中)小明用如图甲所示的滑轮组提升重物,物体上升的s-t图像如图乙所示,绳子的自由端移动的速度是3 m/s,请你在图甲中画出绳子绕法。

答案：
8.如图所示
　　　　　　　　　　
解析:由图乙可知,物体上升的速度为$v_{物}=\frac{s}{t}=\frac{6\ \text{m}}{4\ \text{s}}=1.5\ \text{m/s}$,$v_{自}=2v_{物}$,故有两段绳子承担物重,所以从定滑轮开始绕.
