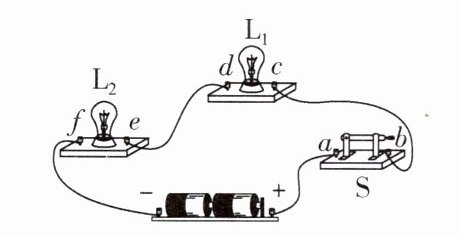

7. (2024·南京树人学校模拟)如图所示电路,开关闭合后,发现$L_1、$$L_2$都不亮.小明将开关、$L_1$和$L_2$的接线柱分别用a、b、c、d、e、f表示,用一块电压表检测电路故障.表中是他记录的检测数据.则故障的原因可能是(A)

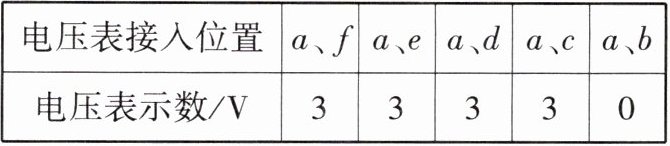

|电压表接入位置|a、f|a、e|a、d|a、c|a、b|
|电压表示数/V|3|3|3|3|0|

A. 导线bc发生断路
B. 开关发生断路
$C. L_1$灯丝断路
$D. L_2$被短路

答案： A 解析:由题可知,电压表一侧接在a,另一侧分别接在f、e、d、c时均有示数,则说明从c到电源负极、从a到电源正极均连接完好、无故障;当另一侧接在b时,电压表示数为0,则说明bc段发生了断路,即连接b、c的导线断了.故A符合题意.

8. 如图所示,当开关S闭合后,灯泡$L_1、$$L_2$都发光,两个电表都有示数,工作一段时间后,突然灯泡$L_2$熄灭$,L_1$仍然发光,两个电表都无示数,该电路可能出现的故障是(A)

答案： A 解析:A. 如果是电流表断路,则灯L₂不能发光,电流表和电压表都没有示数,符合题意;B. 如果是L₂断路,则灯L₂不能发光,电流表没有示数,但是电压表会有示数,显示电源电压,不符合题意;C. 如果是电压表短路,则电源处于短路状态,灯L₁不会发光,不符合题意;D. 如果是L₂短路,则电源也处于短路状态,与C描述的现象相同,不符合题意.故选A.

9. 如图所示电路,电源电压保持不变,闭合开关后,只有两个电表的指针发生偏转.已知灯泡$L_1、$$L_2$中只有一个出现了故障,其他元件均完好.下列说法正确的是(B)
A.可能是灯泡$L_1$短路
B.可能是灯泡$L_2$短路
C.可能是灯泡$L_1$断路
D.一定是灯泡$L_2$断路

答案： B 解析:A.若是灯泡L₁短路,由电路图可知,此时电路中只有灯泡L₂接入电路,电流表测电路中电流,电压表V₁与V₂均测量电源电压,则三电表均有示数,故A错误;B.若是灯泡L₂短路,只有灯泡L₁接入电路,此时电压表V₂示数为零,电压表V₁测电源电压,电流表测电路中电流,此时只有两个电表的指针发生偏转,故B正确;C.若是灯泡L₁断路,此时电路处于断路状态,电流表示数为零,电压表V₁测电源电压,电压表V₂未接入电路,无示数,此时只有一个电表的指针发生偏转,故C错误;D.若是灯泡L₂断路,此时电路处于断路状态,电流表无示数,电压表V₁与V₂均测量电源电压,此时两电表有示数,但由B中分析可知,不是只有这一种情况,故D错误.故选B.

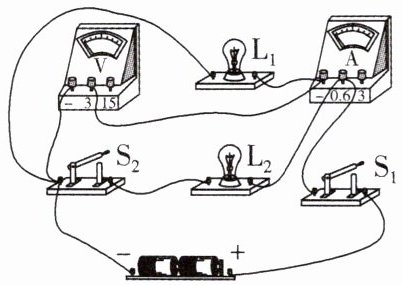

10. 核心素养 科学思维 (2024·南京鼓楼区期中)如图所示,闭合开关$S_1、$$S_2$后小灯泡$L_1$和$L_2$均正常发光,两电表示数不为0,突然电路出现一处故障导致一灯泡熄灭,下列说法正确的是(D)

A.若$L_2$熄灭,则电压表示数不为0,电流表示数为0
B.若$L_1$熄灭,则电流表示数不为0,电压表示数为0
C.若$L_2$熄灭,再拧下$L_1,$电压表示数可能为0
D.若$L_1$熄灭,再断开$S_2,$电压表示数可能为0

答案： D 解析:由电路图可知,两灯泡并联,电压表测L₁两端的电压,开关S₂控制L₂支路,电流表测L₁支路的电流.A.电压表测L₁两端的电压,电流表测L₁支路的电流,若L₂熄灭且原因为断路,则电压表测L₁两端的电压,示数不为0,电流表示数不为0,故A错误;B.若L₁熄灭,当L₁断路时,电流表示数为0,电压表测电源电压,示数不为0,故B错误;C.若L₂熄灭,由于L₁依然可以亮,则可能是L₂断路,再拧下L₁,则电压表测电源电压,电压表示数不为0,故C错误;D.若L₁熄灭,则可能是灯泡L₁断路或者是电流表断路,当断开S₂时,两个支路都处于断路状态,电压表测L₁两端的电压,若电流表断路,则电压表示数是0,因此电压表示数可能是0,故D正确.故选D.
📚易错提醒
本题中不可用惯性思维判断故障一定出现在灯上,需考虑电流表断路的情况.

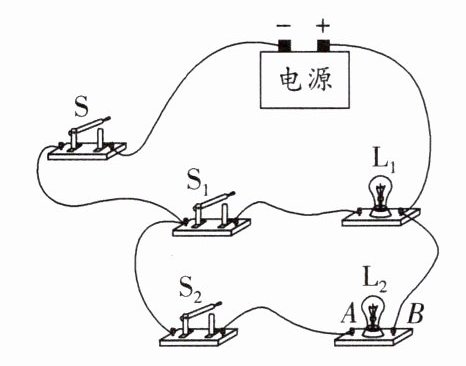

11. 新趋势 开放性设问 用如图所示的电路探究并联电路特点,闭合所有开关,发现:

现象1:灯$L_1$发光.现象2:灯$L_2$不发光.
对此现象的原因有以下三种猜想:
猜想1:干路上某根导线断路
猜想2:灯$L_2$的灯丝断路
猜想3:灯$L_2$支路某根导线断路
(1)根据现象 1 (填数字)可以判断猜想1是错误的.
(2)若灯$L_2$不发光的原因是由猜想2或猜想3引起的,用以下两种方法可以验证:
方法1:不添加器材且不拆除导线.具体操作是 将灯L₁与L₂互换位置,若L₁发光而L₂不发光,则猜想2正确;若L₁不发光而L₂发光,则猜想3正确 ;
方法2:在干路上串联一个保护电阻,再用一根完好的导线接在$L_2$的A、B两端,闭合所有开关,若观察到现象 灯等灯灯灯灯,则猜想3正确(或灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯灯 (或灯L₁不发光) ,则猜想 3(或2) (填数字)正确.

答案：
(1)1
(2)将灯L₁与L₂互换位置,若L₁发光而L₂不发光,则猜想2正确;若L₁不发光而L₂发光,则猜想3正确 灯L₁发光(或灯L₁不发光) 3(或2)
解析:
(1)灯L₁发光说明干路是通路,因此可以判断猜想1是错误的;
(2)方法1:将灯L₁与灯L₂互换位置后,若灯L₁发光、灯L₂不发光,则说明干路及原L₂所在支路没有问题,问题在灯L₂自身,因此故障原因是猜想2,若灯L₁不发光、灯L₂发光,则说明干路及灯L₂自身没有问题,且灯L₁自身也没有问题,所以猜想3正确;
方法2:根据初始的现象1和2,能判断灯L₂所在支路存在断路,用一根完好的导线接在L₂的A、B两端,闭合所有开关,若观察到灯L₁发光,说明灯L₁没有被短路,灯L₂被短接后电流并没有在灯L₂支路通过,则灯L₂所在支路某根导线断路,因此猜想3正确;若观察到灯L₁不发光,说明灯L₁被短路,灯L₂所在支路有电流通过,则灯L₂所在支路导线都完好,则灯L₂发生断路,故猜想2正确.
