(1)甲图中,当闭合开关时,电流表有示数,电压表没有示数,调节滑动变阻器电流表示数发生变化,但是电压表仍没有示数,若故障只有一个,则故障可能为:电阻$R_{x}$短路;排除故障后,调节滑动变阻器,若电压表、电流表示数都为小量程的一半,则$R_{x}=$5Ω;
(2)方案一:闭合开关 S,读出电压表$V_{1}和V_{2}的示数分别为U_{1}和U_{2}$,则电阻$R_{x}的阻值表达式为R_{x}= $$\frac {U_{2}^{2}}{U_{1}}R_{0}$(用$U_{1}$、$U_{2}$、$R_{0}$表示);
(3)方案二:当把导线 M 的右端接到电流表"-"接线柱上时,合上开关后,电流表示数为$I_{1}$;当把导线 M 的右端接到电流表"0.6"接线柱上时,合上开关后,电流表示数为$I_{2}$,也能求出$R_{x}$的阻值为$\frac {I_{2}R_{0}}{I_{1}-I_{2}}$;
(4)若电源电压为 3 V 且恒定,若想测量一个阻值大约为 300Ω 的未知电阻,你选择方案一(填"一"或"二"),且定值电阻$R_{0}$的阻值应该选择下列三个选项中的B.

答案：
(1)电阻$R_{x}$短路 5　
(2)$\frac {U_{2}^{2}}{U_{1}}R_{0}$　
(3)$\frac {I_{2}R_{0}}{I_{1}-I_{2}}$　
(4) - B

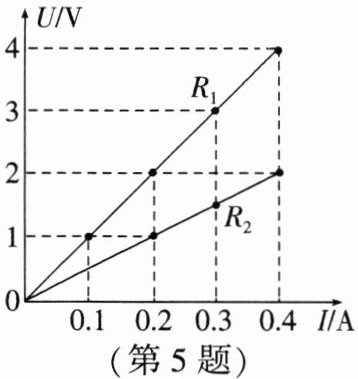

5. 如图所示是电阻$R_{1}$、$R_{2}$的 U-I 关系图像,下列说法正确的是 (B)

A.$R_{1}$两端电压为4V时,通过$R_{1}$的电流是0.3A
B.$R_{1}$、$R_{2}$串联,当电流为0.2A时,$R_{1}$、$R_{2}$两端总电压为3V
C.$R_{1}$、$R_{2}$并联到2V电压下,干路中的电流是0.3A
D.$R_{1}和R_{2}的阻值之比是1:2$

答案： B

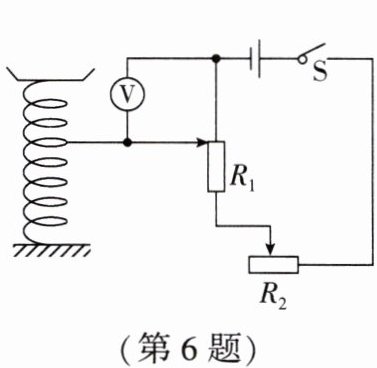

6. (2024·陕西中考)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示.闭合开关 S,关于该台秤的分析正确的是 (D)

A.保持$R_{2}$阻值不变,被测物体质量变小时,电路中电流变大
B.保持$R_{2}$阻值不变,被测物体质量变大时,电压表示数变小
C.若需要使台秤的分度值变小,可以将$R_{2}$滑片向左滑动
D.若台秤测量值偏小,可以将$R_{2}$滑片向右滑动进行校准

答案： D

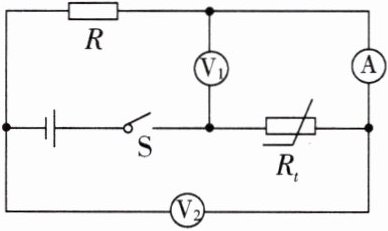

7. (2024·福建中考)如图所示电路,电源电压保持不变,R 为定值电阻,$R_{t}$为热敏电阻,其阻值随温度的降低而增大.闭合开关 S,当热敏电阻$R_{t}$的温度降低时,电压表$V_{1}$的示数变大,电压表$V_{2}$的示数与电流表 A 的示数之比不变.(均填变化情况)

答案： 变大　不变　解析:分析电路图可知，R和$R_{t}$串联，电压表$V_{1}$测$R_{t}$电压，电压表$V_{2}$测R的电压，电流表测电路电流。当热敏电阻$R_{t}$的温度降低时，$R_{t}$阻值变大，根据串联分压原理，电压表$V_{1}$的示数变大；根据$R=\frac{U}{I}$，电压表$V_{2}$的示数与电流表A的示数之比即为R的阻值，所以电压表$V_{2}$的示数与电流表A的示数之比不变。
