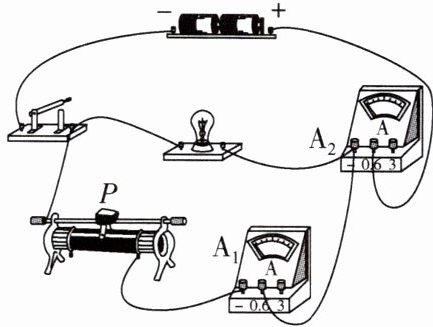

7. (2024·济南中考)某学习小组连接了如图所示的实物电路,闭合开关,移动滑片P的过程中,关于电流表$A_1$的示数$I_1、$电流表$A_2$的示数$I_2$以及灯泡的亮度,可能出现的现象是(
C
)

$A. I_1$变大$,I_2$变小,灯泡亮度不变
$B. I_1$变小$,I_2$变大,灯泡亮度变暗
$C. I_1$变小$,I_2$变小,灯泡亮度不变
$D. I_1$变大$,I_2$变大,灯泡亮度变亮
答案: C

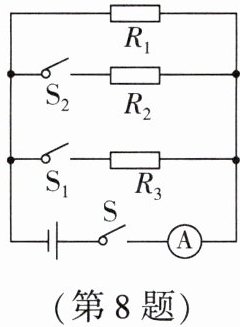

8. 如图所示电路,电源电压恒定$,R_1、$$R_2、$$R_3$均为定值电阻.当开关S闭合$,S_1、$$S_2$断开时,电流表A的示数为0.2 A;当开关S、$S_1$闭合$,S_2$断开时,电流表A的示数为0.4 A;当开关S、$S_1、$$S_2$都闭合时,电流表A的示数为0.5 A,则(
B
)
$A. R_1∶R_2= 2∶1$
$B. R_1∶R_3= 1∶1$
$C. R_2∶R_3= 1∶2$
$D. R_1∶R_2∶R_3= 2∶2∶1$
答案: B
9. 如图所示电路,电源电压不变.开关S闭合后,电流表$A_1$的示数为$0.4 A,A_2$的示数为$0.3 A,A_3$的示数为0.6 A.下列判断不正确的是(
D
)
A.三个电阻是并联接入电路的
B.三个电阻的电流之比为2∶1∶3
C.三个电阻的电压之比为1∶1∶1
D.三个电阻的阻值之比为3∶1∶2
答案: D 解析:由电路图可知,电阻R₁、R₂、R₃并联接入电路,电流表A₃测量干路电流,示数为0.6 A,电流表A₁测量R₂、R₃所在支路的电流之和,示数为0.4 A,电流表A₂测量R₁、R₂所在支路的电流之和,示数为0.3 A.故流经R₁、R₂、R₃的电流分别为:0.2 A、0.1 A、0.3 A.根据并联电路分流规律可得,R₁:R₂:R₃=3:6:2,故D选项错误,符合题意.

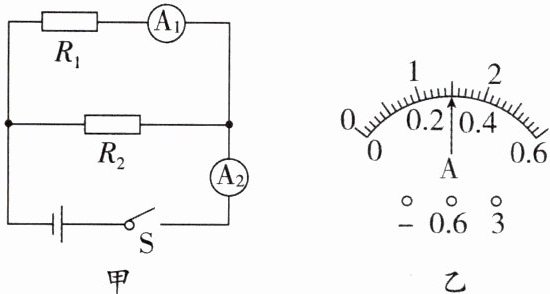

10. 图甲所示电路的电源电压为3 V,闭合开关S后,两电流表的指针偏转均如图乙所示,则电路的总电阻为
2
Ω;断开开关后,电阻$R_2$的阻值为
2.5
Ω.
答案: 2 2.5 解析:根据电路图可知,R₁、R₂并联,电流表A₁测R₁支路电流,A₂测干路电流,因为偏转程度相同,则A₂使用大量程,读数为1.5 A,A₁使用小量程,读数为0.3 A,则电路中的总电阻为R=$\frac{U}{I}$=$\frac{3\ \text{V}}{1.5\ \text{A}}$=2 Ω.根据并联电路中电流规律,可求R₂的电流为I₂=I-I₁=1.5 A-0.3 A=1.2 A,R₂=$\frac{U}{I_2}$=$\frac{3\ \text{V}}{1.2\ \text{A}}$=2.5 Ω,因为电阻是导体自身的属性,当断开开关后,R₂阻值不变仍为2.5 Ω.

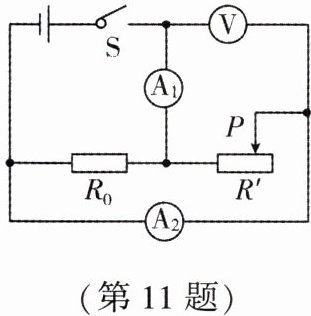

11. 如图所示的电路中,电源电压恒定.R₀是定值电阻,闭合开关S,向右移动滑动变阻器滑片P的过程中,三个电表示数的变化情况为:电流表$A_1$的示数
变小
,电流表$A_2$的示数
变小
,电压表V的示数
不变
.(均填“变大”“变小”或“不变”)
答案: 变小 变小 不变 解析:电阻R₀、R'并联,A₁表测干路电流,A₂表测R'电流,电压表测电源电压,故电压表V的示数大小不变.滑片P向右移动,滑动变阻器接入电路的阻值变大,根据I=$\frac{U}{R}$可知,通过R'的电流变小,电流表A₂的示数变小,根据并联电路各支路互不影响,通过R₀支路的电流不变,由并联电路电流的规律,干路电流变小,即电流表A₁的示数变小.故三个电表示数的变化情况为:电流表A₁的示数变小,电流表A₂的示数变小,电压表V的示数不变.
12. 如图所示电路中,a、b、c分别是三只电表(电压表或电流表$),R_1= 10 Ω,R_2= 20 Ω,$电源电压恒为6 V,闭合开关S.当电表a、b为电流表,c为电压表时,电表a的示数为
0.3
A;当电表a、b为电压表,c为电流表,电表b的示数为
4
V.
答案: 0.3 4 解析:闭合开关S,当电表a、b为电流表,c为电压表时,R₁、R₂并联,电流表a测R₂支路的电流,电流表b测量干路电流;根据并联电路的电压特点可知,R₂两端的电压为U₂=U=6 V,通过R₂支路的电流I₂=$\frac{U_2}{R_2}$=$\frac{6\ \text{V}}{20\ \Omega}$=0.3 A,所以电表a的示数为0.3 A.当电表a、b为电压表,c为电流表时,R₁、R₂串联,电压表a测量电源电压,电压表b测量R₂两端的电压;根据串联电路的电阻特点可知,电路中的总电阻R=R₁+R₂=10 Ω+20 Ω=30 Ω;电路中的电流为I=$\frac{U}{R}$=$\frac{6\ \text{V}}{30\ \Omega}$=0.2 A,由I=$\frac{U}{R}$可知,R₂两端的电压为U₂'=IR₂=0.2 A×20 Ω=4 V,所以电表b的示数为4 V.
13. 如图所示,电源电压保持不变,当开关S接a时,电流表$A_1$的示数与$A_2$的示数之比为2∶3,当开关S接b时,电流表$A_1$的示数与$A_2$的示数之比为3∶4,则电阻$R_2$与$R_3$阻值之比为
2:3
.
答案: 2:3 解析:当S接a或b时,电源电压恒定,对通过R₁的电流没有影响,都为I₁,当S接a时,由电流表A₁的示数与A₂的示数之比为2:3,可知I₁:I₂=2:1,根据U=IR可知,R₁:R₂=1:2,即R₁=$\frac{1}{2}$R₂;当S接b时,由电流表A₁的示数与A₂的示数之比为3:4,可知I₁:I₃=3:1,根据U=IR可知R₁:R₃=1:3,则有$\frac{1}{2}$R₂:R₃=1:3,故R₂:R₃=2:3.
