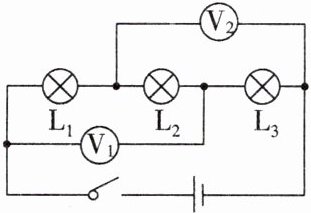

6.(2024·无锡匡园学校期中)如图所示的电路中,闭合开关,电压表$V_1$的示数是7 V,电压表$V_2$的示数为9 V,若$L_3$两端的电压是$L_1$两端电压的两倍,则电源的电压是 (C)

A.9 V
B.10 V
C.11 V
D.12 V

答案： C　解析:由电路图可知,三灯泡串联,V₁测L₁、L₂两端的电压,V₂测L₂、L₃两端的电压,L₃两端的电压是L₁两端电压的两倍，假设L₁、L₂、L₃两端的电压分别是U₁、U₂、U₃,则由于串联电路中总电压等于各部分电压之和，则U₁+U₂=7V……①,U₂+U₃=9V……②,U₃=2U₁……③.解得:U₁=2V,U₂=5V,U₃=4V;故电源电压是2V+5V+4V=11V,故选C.

7. 某同学按图甲电路做测量电压的实验,闭合开关,两只电压表指针均指在如图乙所示的位置,则电压表$V_1$的示数为7.5V,$L_1$两端的电压是6V。

答案： 7.5 6

8. 如图甲所示的电路,闭合开关$S_1、$$S_2,$电压表$V_1、$$V_2$的示数如图乙所示。则$L_1$两端的电压是3V；断开开关$S_2,$电压表$V_1$将会超量程(填“变为0”“等于电源电压”或“超量程”)。

答案： 3　超量程　解析:由图甲可知,闭合开关S₁、S₂,灯泡L₁和L₂串联,电压表V₂测量的是L₁和L₂两端的电压,即电源电压,V₁测量的是灯泡L₂两端的电压.由图乙可知,V₁的示数可能为2.5V或12.5V,V₂的示数可能为1.1V、5.5V,因为在串联电路中各用电器两端电压之和等于总电压，所以电压表V₂的示数应当大于V₁的示数，故电压表V₂的示数应为5.5V,电压表V₁的示数应为2.5V,即电源电压为5.5V,灯泡L₂两端的电压为2.5V,则灯泡L₁两端的电压为U₁=U - U₂=5.5V - 2.5V=3V;断开开关S₂,电压表V₁与灯泡L₁串联接在电源两端,电压表V₁使用的量程小于电源电压5.5V,所以会超量程.

9.(2025·苏州期末)小华只利用两节新的干电池,一个电压表,“2.5 V 0.3 A”的灯$L_1,“3.8 V 0.3 A”$的灯$L_2,$一个额定电压为3 V的小风扇,开关和导线若干,探究串联电路的电压特点。

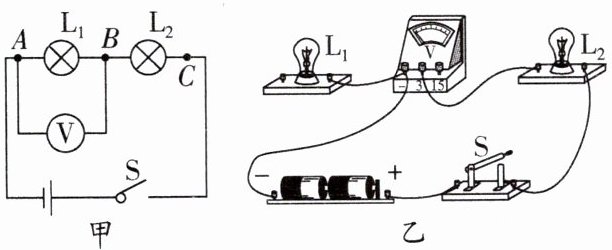

(1)请用笔画线代替导线,根据图甲所示电路完成图乙中的实物连线。

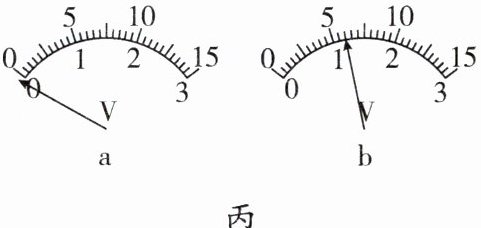

(2)闭合开关前,小华发现电压表指针如图丙中a所示,他必须进行的操作是 。
(3)调整完毕后,闭合开关,两灯均不亮,电压表示数为3 V,若只有一处故障,出现上述现象的原因可能是 。
(4)排除故障后,测得电压表示数如图丙b所示,则AB两点间电压$U_1= V。$
(5)为了简化操作步骤,小华仅将电压表一侧的导线从 点改至C点,记录测得的电压$U_2,$再将另一侧导线从 ,记录测得电压$U_3,$比较 的关系,可以初步得出串联电路的电压特点。
(6)为了使结论具有普遍性,利用现有器材,下一步的操作是 。

答案：

(1)见解析图　
(2)将电压表调零　
(3)L₁断路(AB间断路)　
(4)1.2　
(5)B A点改至B点　U₂和U₁+U₃
(6)用小风扇分别替换灯L₁和L₂,重复实验解析:
(1)由图甲可知,两灯串联，电压表测L₁两端的电压,连接电路，如图所示.　　　　　　
(2)闭合开关前,小华发现电压表指针如图丙a所示，指针偏向零刻度线的左侧，故需要将电压表指针调零.
(3)闭合开关，两灯均不亮，则故障可能是断路，而电压表有示数，说明电压表与电源连通，则故障可能是灯L₁断路(AB间断路).
(4)由图可知，电压表用的小量程，分度值为0.1V,故示数为1.2V.
(5)电压表一侧的导线从B点改至C点,即可测出总电压,记作U₂;再将另一侧导线从A点改至B点，记录测得电压U₃.比较U₂和U₁+U₃的关系,可以初步得出串联电路的电压特点.
(6)为了使结论具有普遍性，应换用不同用电器进行多次实验，利用现有器材，下一步的操作是用小风扇分别替换灯L₁和L₂,重复实验.

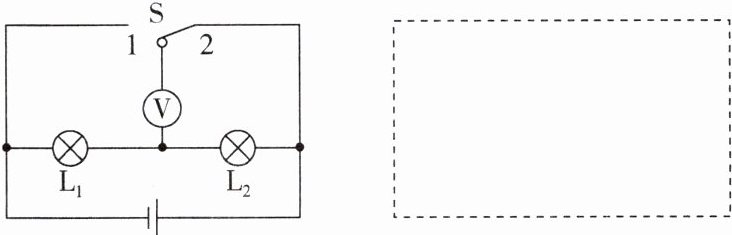

10. 为探究“串联电路的电压规律”,小敏设计了如图所示的电路,单刀双掷开关接1时,电压表测$L_1$两端的电压；单刀双掷开关接2时,电压表测$L_2$两端的电压。电源电压已知且恒定,所选用的电压表为零刻度线在表盘刻度线最左端的电压表。

(1)她 (填“能”或“不能”)完成该探究实验,因为 。
(2)在现有的实验器材基础上,老师又给了小敏一个单刀双掷开关,请你帮她在虚线框中设计一个电路,可以不拆改导线,通过操作两个开关来改变电压表的连接,分别测出$L_1$和$L_2$两端的电压。

答案：
10.
(1)不能　电压表的正负接线柱会接反　
(2)如图所示解析:
(1)由题意知，单刀双掷开关接1时，电压表测灯泡L₁的电压，直接将单刀双掷开关接2时，电压表的正负接线柱会接反，那么没法测出灯泡L₂的电压，所以不能完成题中的实验.
(2)在已有实验器材的基础上,再增加一个单刀双掷开关，若想不拆改导线，通过开关控制电压表测量两个灯泡的电压,那么电路应如答案图所示，图中，当开关S₁接1、S₂接4 时,电压表测L₁的电压,当开关S₁接2、S₂接3时,电压表测L₂的电压.
