《2025年学霸题中题九年级物理上册苏科版》

1. 一间教室安装有10盏规格相同的日光灯,正常工作时,通过门边总控开关的电流是1.8 A.自习时,为节能,关掉讲台的2盏灯,通过总控开关的电流变为(A)
A.1.44 A
B.1.62 A
C.1.8 A
D.2.16 A

答案： A

2. 如图所示的电路,电源电压保持不变,当开关S闭合时,$L_{1}$、$L_{2}$都亮,电压表的示数为3 V,当开关S断开时,电压表的示数将(C)
A.增大到6 V
B.减小到1.5 V
C.保持3 V不变
D.减小为0

答案： C

3. 如图是手机充电线的三个插头,可为三部不同类型手机充电,如果3部手机同时充电,那么这三部手机的连接方式是并联；若拔掉其中一部手机,则通过充电器的总电流将变小(填“变大”“变小”或“不变”).

答案： 并 变小

4. 如图所示,标有“2.5 V 0.3 A”的灯泡$L_{1}$和标有“3.8 V 0.2 A”的灯泡$L_{2}$连接成并联电路.电源电压可调节,闭合开关S,使电源电压从0 V逐渐增加,先正常发光的灯泡是$L_{1}$(填“$L_{1}$”或“$L_{2}$”),此时另一灯泡两端的电压为2.5V.

答案： 并 L₁ 2.5 解析:由图可知,电流通过开关S后,分成两支,一支经L₁,另一支经L₂后与通过L₁的电流汇合,共同流回电源负极,所以L₁和L₂连接成并联电路.并联电路两端的电压相等,由于L₁的额定电压小于L₂的额定电压,所以在电源电压从0V逐渐增加的过程中,L₁两端电压首先达到2.5V,正常发光.当L₁正常发光时,两端的电压为2.5V,由于并联电路两端的电压相等,所以L₂两端的电压也为2.5V.

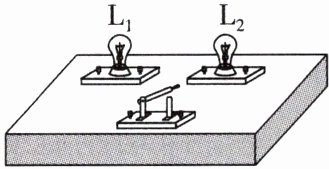

5. 如图所示,一个有盖的木盒,盒盖上可看到两只灯泡和一个开关(导线的连接和电源隐藏在盒内),开关闭合.

(1)若用电流表测得通过两灯的电流不相等,则两灯一定(填“一定”或“不一定”,下同)是并联.
(2)若用电压表测得两灯的电压不相等,则两灯一定是串联.
(3)若用电压表测得两灯的电压相等,则两灯不一定是并联.

答案：
(1)一定
(2)一定
(3)不一定

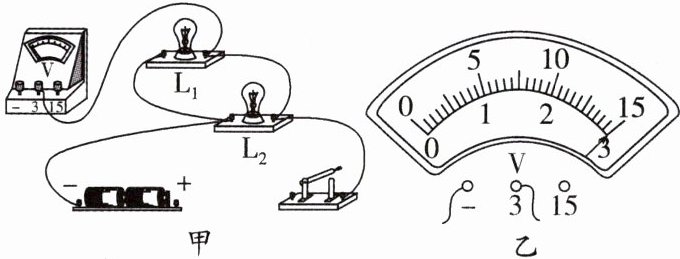

6. 在“探究并联电路中电压的特点”实验中,实验电路如图甲所示：

(1)连接电路时开关应处于 状态.
(2)要用电压表测量小灯泡$L_{1}$两端的电压,请用笔画线代替导线将实物电路连接完整.
(3)闭合开关,观察到小灯泡$L_{1}$发光、$L_{2}$不发光,故障可能是 .
(4)排除故障后,用电压表分别测量小灯泡$L_{1}$、$L_{2}$及电源两端的电压,电压表示数均如图乙所示,为 V.更换 (填“相同规格”或“不同规格”)的小灯泡多次测量,发现电压表示数均如图乙所示.由此得出结论：并联电路中各支路用电器两端的电压与电源两端的电压 .

答案：

(1)断开
(2)如图所示
(3)灯泡L₂断路
(4)3 不同规格 相等
