《2025年学霸题中题九年级物理上册苏科版》

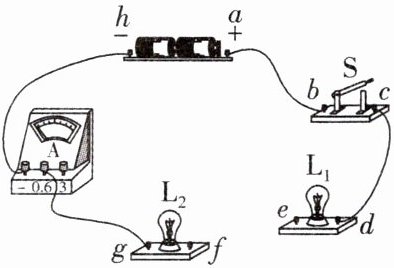

1. 如图所示的实验电路,还有部分导线未连接,字母 a、b、c、d、e、f、g、h 表示各元件的接线柱.下列操作能让灯$\text{L}_{1}$、$\text{L}_{2}$都亮起来的是(C)


A.用导线连接 d、f,再闭合开关 S
B.用导线连接 b、f,再闭合开关 S
C.用一根导线连接 e、g,用另一根导线连接 d、f,再闭合开关 S
D.用一根导线连接 e、f,用另一根导线连接 d、g,再闭合开关 S

答案： C

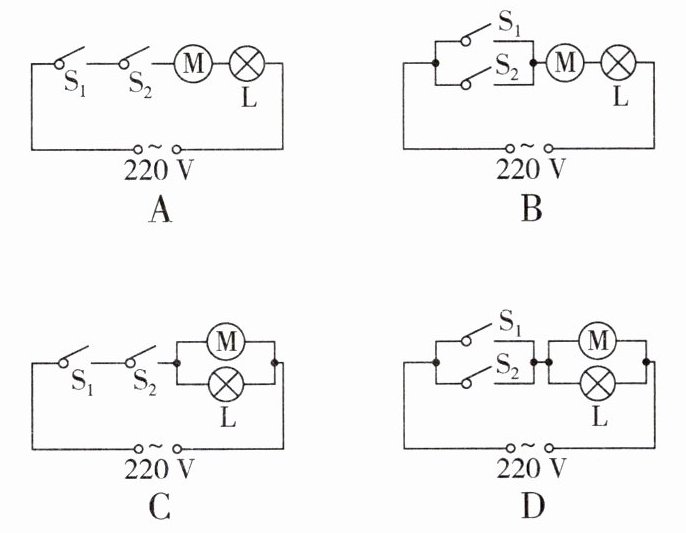

2. (2024·镇江中考)某学校电动门既可以用遥控器开启,也可以用按钮开关开启.电动门开启时,电动机工作,警示灯 L 亮起.若取下警示灯 L,电动机仍能工作.按下遥控器相当于$\text{S}_{1}$闭合,按下按钮开关相当于$\text{S}_{2}$闭合.符合上述要求的电路是(D)

答案： D

3. 新素材 创新装置 在科技创新大赛中,实验中学设计的圆柱体冰箱如图所示,内部的三层搁板既可以在同一水平面旋转又可以升降,根据生活经验,控制旋转和控制升降的两个电动机最好并联,开关必须与它所控制的电动机串联.(均填"串联"或"并联")

答案： 并联 串联

4. 如图所示的电路中,闭合开关$\text{S}_{1}$、$\text{S}_{3}$,断开$\text{S}_{2}$时,灯$\text{L}_{1}和\text{L}_{2}$是并联连接;同时闭合开关$\text{S}_{1}$、$\text{S}_{3}$、$\text{S}_{2}$,电路将会发生短路现象.

答案： 并联 短路

5. 如图所示,在图中两个"○"内填"电压表"和"电流表"的符号,使两灯组成并联电路.

答案：
如图所示

6. 用笔画线代替导线完成图中电路的实物连接.要求:两灯并联,开关控制整个电路,电流表测量通过灯$\text{L}_{1}$的电流,导线不能交叉.

答案：
如图所示

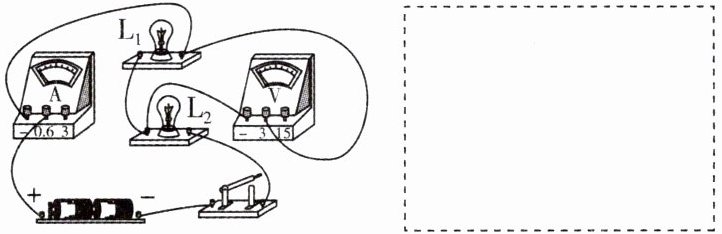

7. 根据实物电路,在虚线框内画出对应的电路图.

答案：
如图所示

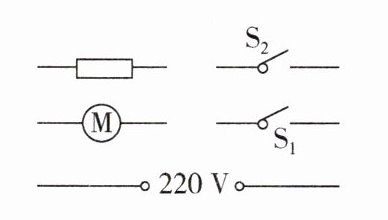

8. (2024·甘肃中考)电吹风的主要工作元件是发热丝( )、电风扇( )及开关.闭合开关$\text{S}_{1}$,电吹风即吹出风来;若同时还闭合$\text{S}_{2}$,吹出热风;若只闭合$\text{S}_{2}$,不吹风也不发热.请根据要求用笔画线代替导线,完成电路设计.

答案：
如图所示
