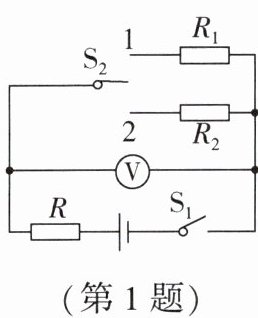

1. 如图所示的电路中,已知定值电阻 $ R_{1}= 5\ \Omega $,$ R_{2}= 4\ \Omega $.当开关 $ S_{2} $ 接到位置 1、闭合 $ S_{1} $ 时,电压表的示数为 1.0 V;当开关 $ S_{2} $ 接到位置 2、闭合 $ S_{1} $ 时,则电压表的示数可能为 (C)

A.1.2 V
B.2.1 V
C.0.9 V
D.1.1 V

答案： C

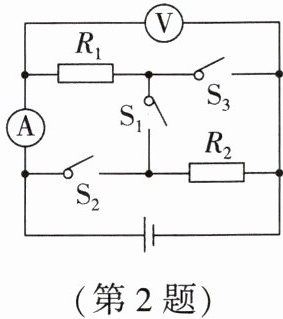

2. 如图所示,电源电压恒定,先只闭合开关 $ S_{1} $,两电表均有示数;再断开 $ S_{1} $,同时闭合 $ S_{2} $ 和 $ S_{3} $,此过程中 (C)


A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数的乘积变大
D.电压表示数与电流表示数的比值不变

答案： C

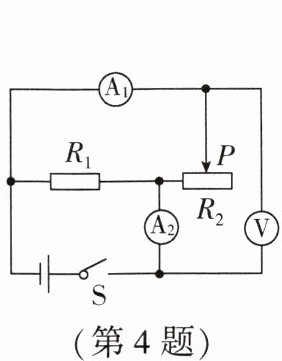

4. (2024·大庆中考)如图所示的电路中,电源电压恒定.闭合开关 S 后,滑动变阻器的滑片 P 向右移动的过程中,下列说法正确的是 (A)

A.电压表 V 读数与电流表 $ A_{1} $ 读数的比值变大
B.电流表 $ A_{2} $ 读数与电流表 $ A_{1} $ 读数的差值变大
C.电流表 $ A_{2} $ 读数变小,电压表 V 读数变大
D.电压表 V 读数与电流表 $ A_{2} $ 读数的比值变小

答案： A

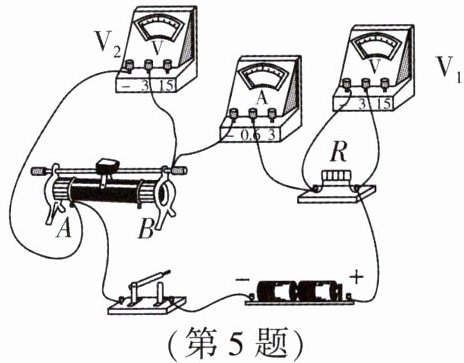

5. (2024·安徽中考)如图所示的电路中,电源两端电压保持不变,R 为定值电阻.闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由 B 端滑到 A 端,电压表 $ V_{1} $、电压表 $ V_{2} $、电流表 A 的示数变化量的绝对值分别为 $ \Delta U_{1} $、$ \Delta U_{2} $、$ \Delta I $,则 (D)

A.电流表 A 的示数变大,电压表 $ V_{2} $ 的示数变大
B.电流表 A 的示数变小,电压表 $ V_{1} $ 的示数变小
C.$ \Delta U_{1} $ 与 $ \Delta I $ 的比值大于 R 的阻值
D.$ \Delta U_{2} $ 与 $ \Delta I $ 的比值等于 R 的阻值

答案： D

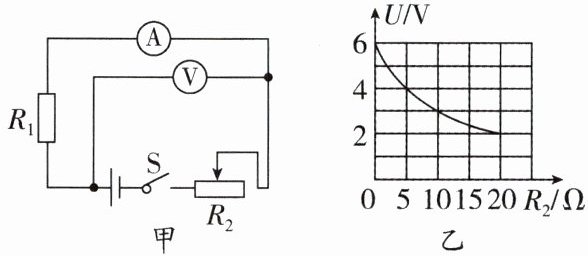

6. (2024·连云港三模)在图甲的电路中,滑动变阻器滑片从最左端移至最右端的过程中,电压表示数 U 及滑动变阻器 $ R_{2} $ 接入电路电阻的变化情况如图乙.则下列说法正确的是 ( A )
①通过 $ R_{1} $ 的电流变化范围为 0.2 A~0.6 A
②电源电压为 8 V
③定值电阻 $ R_{1} $ 的阻值为 10 Ω
④滑片移动的过程中,电压表示数与电流表示数之比变小
A.只有①③
B.只有②④
C.只有②③
D.只有①④

答案： 6. A 解析:由电路图可知,定值电阻R₁与滑动变阻器R₂串联,电压表测R₁两端电压,电流表测电路中的电流;②当滑片位于左端时,滑动变阻器接入电路中的电阻为零,此时电压表测电源电压,由乙图可知,电源的电压为6V,故②错误;③当滑片位于右端时,R₂接入电路中的阻值最大,此时电路中的电流最小,电压表的示数最小,由图乙可知,电压表的示数U₁=2V,滑动变阻器的最大阻值为20Ω,滑动变阻器两端的电压U₂=U-U₁=6V-2V=4V,则电路中的最小电流即通过R₁的电流Iₛₘₐₗₗ=(U₂)/(R₂)=4V/20Ω=0.2A,定值电阻R₁的阻值R₁=(U₁)/(Iₛₘₐₗₗ)=2V/0.2A=10Ω,故③正确;①当滑片位于左端时,R₂接入电路中的电阻为零,此时电路中的电流最大,则通过R₁的电流Iₘₐₓ=U/R₁=6V/10Ω=0.6A,所以通过R₁的电流变化范围为0.2A~0.6A,故①正确;④由R=U/I可知,电压表示数与电流表示数之比等于R₁的阻值,所以滑片移动的过程中,其比值不变,故④错误;综上可知,只有①③正确,故选A.

7. 如图甲所示的电路中,电源电压恒定,$ R_{1} $、$ R_{2} $ 是定值电阻,$ R_{3} $ 是滑动变阻器.闭合开关 S,将滑动变阻器的滑片 P 由 a 端移到 b 端,两电压表示数随电流表示数变化的关系如图乙所示,则BC(填“AB”或“BC”)段是电压表 $ V_{2} $ 示数变化的图像,电源电压为12V.

答案： 7. BC 12 解析:由电路图可知,三个电阻串联,电压表V₁测R₂、R₃的总电压,电压表V₂测定值电阻R₂的电压,闭合开关S,将滑动变阻器的滑片P由a端移到b端,滑动变阻器电阻连入电路的阻值变大,电路中电流变小,随着电流变小,电阻R₂两端电压也变小,则BC段是电压表V₂示数变化的图像.当滑片在a端时,电源电压为U=4.8V+0.6A×R₁①,当滑片在b端时,电源电压为U=9.6V+0.2A×R₁②,联立①②得U=12V.
